BIG-T6700Sシリーズ[130~160PS]

コンパクト・ハイパワー

製品特性

型  式 T6713S T6714S T6715S T6716S
エンジン最大出力(PS) 130 140 150 160

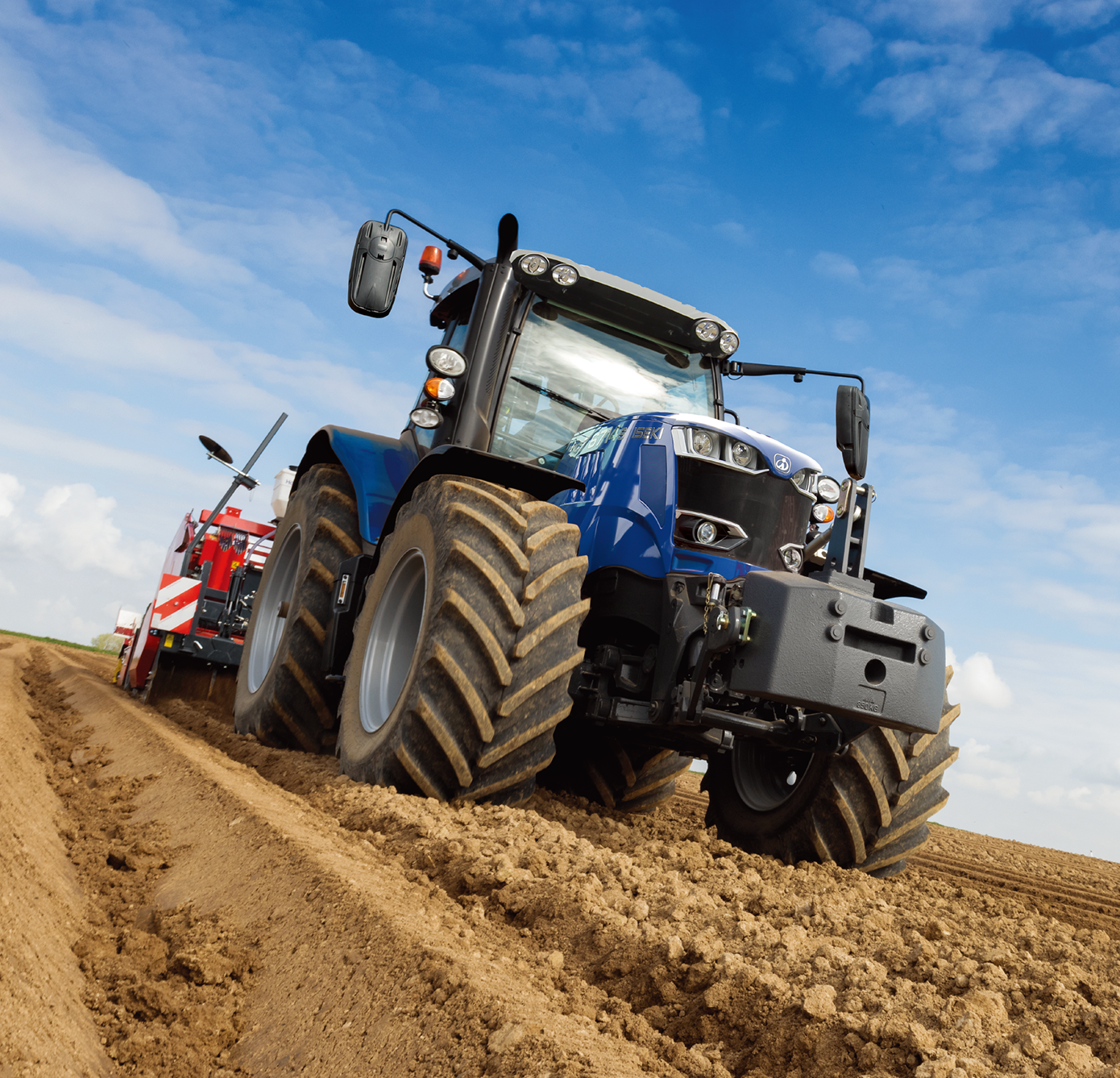

パワー・充実を感じる。BIG-T Ocean Blue

パワー・充実を感じる

小回りの利くショートホイールベース

コンパクトな4気筒エンジンを搭載することで、ショートホイールベース化を実現しました。枕地での取り回しがよく、効率のよい旋回作業ができます。また、最適なパワーウェイトレシオにより低接地圧で効率的な作業が可能です。

粘り強い高出力エンジン

4気筒4.9L大排気量エンジンを搭載。
高出力で粘り強いエンジン特性を発揮します。低回転での高出力・低燃費・低ノイズを実現しました。

4バルブ・コモンレールシステム、ターボチャージャ、インタークーラ、ウエストゲート、ビストロニックファンを搭載

型式名 T6713S T6714S T6715S T6716S
エンジンタイプ AGCO Power 49AWF
変速方式 Dyna-6
CVT
最大出力 ( PS )※ 130 140 150 160

特殊自動車排出ガス平成26年(4次)規制対応
メンテナンスフリー第3世代 SCRシステム

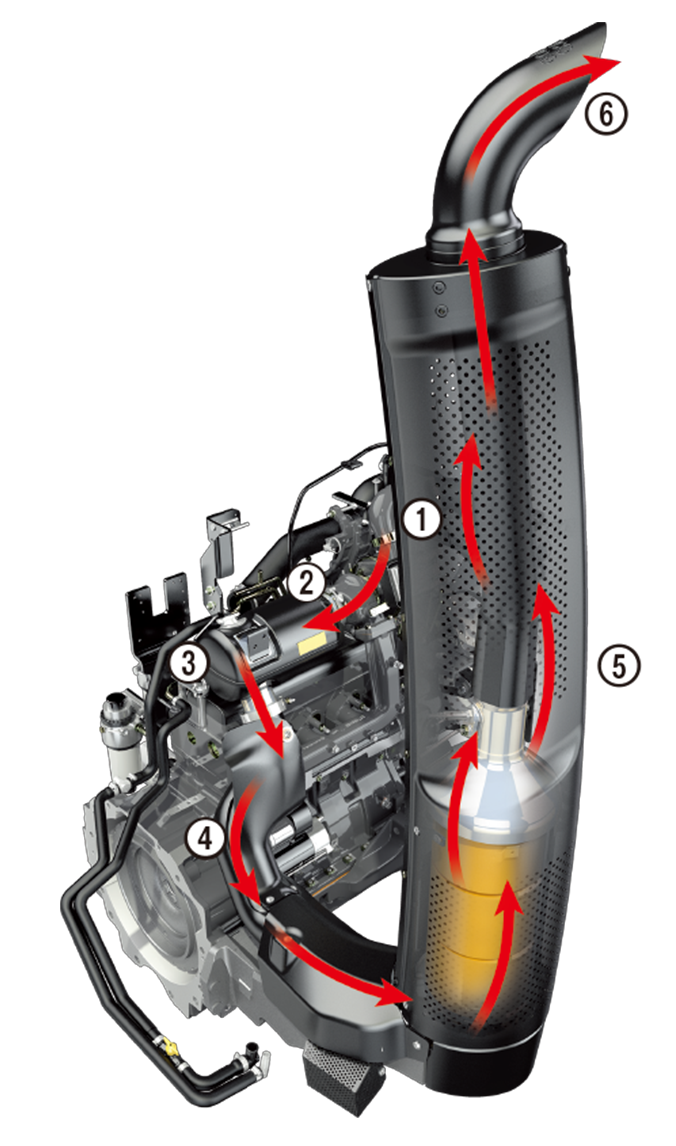

■SCRシステムのメリット

燃焼が行われた後に処理することで、燃料を最適な量とタイミングで噴射できますので、燃料消費量を最小限に抑えながら、最大限の性能・パワー・トルクを発揮します。

❶ターボチャージャーから出た排気ガスはDOCシリンダーに入ります。

❷排気ガスはディーゼル酸化触媒を通り、CO(一酸化炭素)・HC(ガス状炭化水素)・PM(粒子状汚染物質)が取り除かれます。(NOxが尿素と反応する準備が整います。)

❸精密な尿素水噴射を行います。

❹尿素水と混ざった排気ガスはDOCシリンダーから出て2つの触媒を有する排気管に到達します。

❺2つの触媒と2つのスリップ触媒を排気ガスが通ると、NOxは無害の窒素と水に変化します。(触媒とスリップ触媒を平行して使用することで、排気管の直径を小さくでき、優れた視界性と最大限の排気制御を実現します。)

❻きれいな空気と水蒸気が排気管から出ていきます。

作業機の高性能化・多様化に対応

後部に最大5つのスプールバルブを選択可能。
また、フロント3Pは、最大3,200kgの揚力があり、2系統の専用バルブを設けています。

快適性を極めたキャビン

キャビンとフロントアクスル(フロントサスペンションは(X・F型のみ))両方に装備されたサスペンションが運転快適性を向上させています。
キャビンは、高機能タイプ・実用性重視タイプ・シンプルタイプの3タイプを用意しました。

高能率作業を実現!!

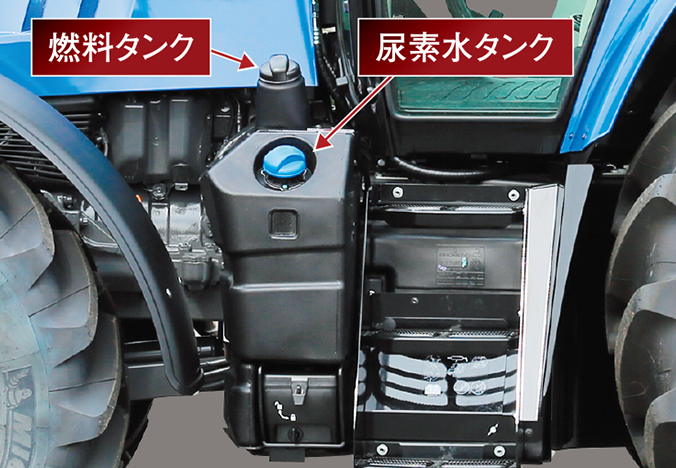

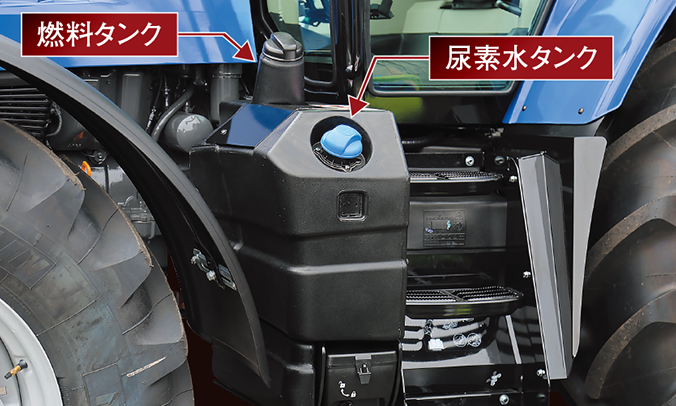

大容量尿素水タンク & 燃料タンク

大容量のタンクを装備していますので、長時間作業に適しています。
また、尿素水タンクは熱の影響を受けにくい場所に配置しています。

燃料タンク: 250L 尿素水タンク: 30L

大容量尿素水タンク & 燃料タンク

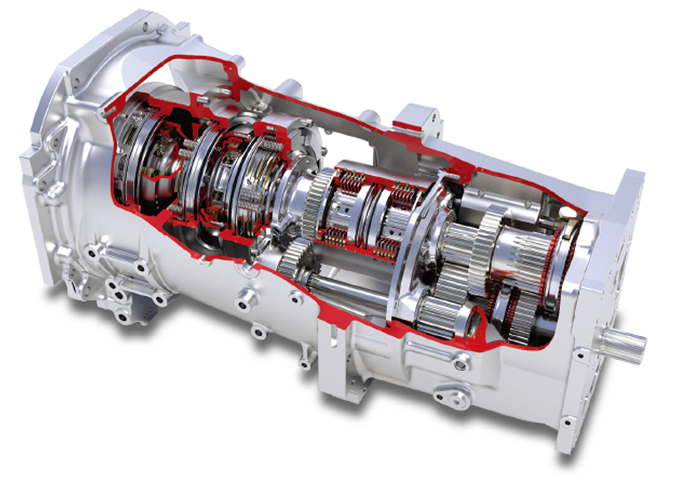

トランスミッション作業体系に合わせて3つのミッションから選べます

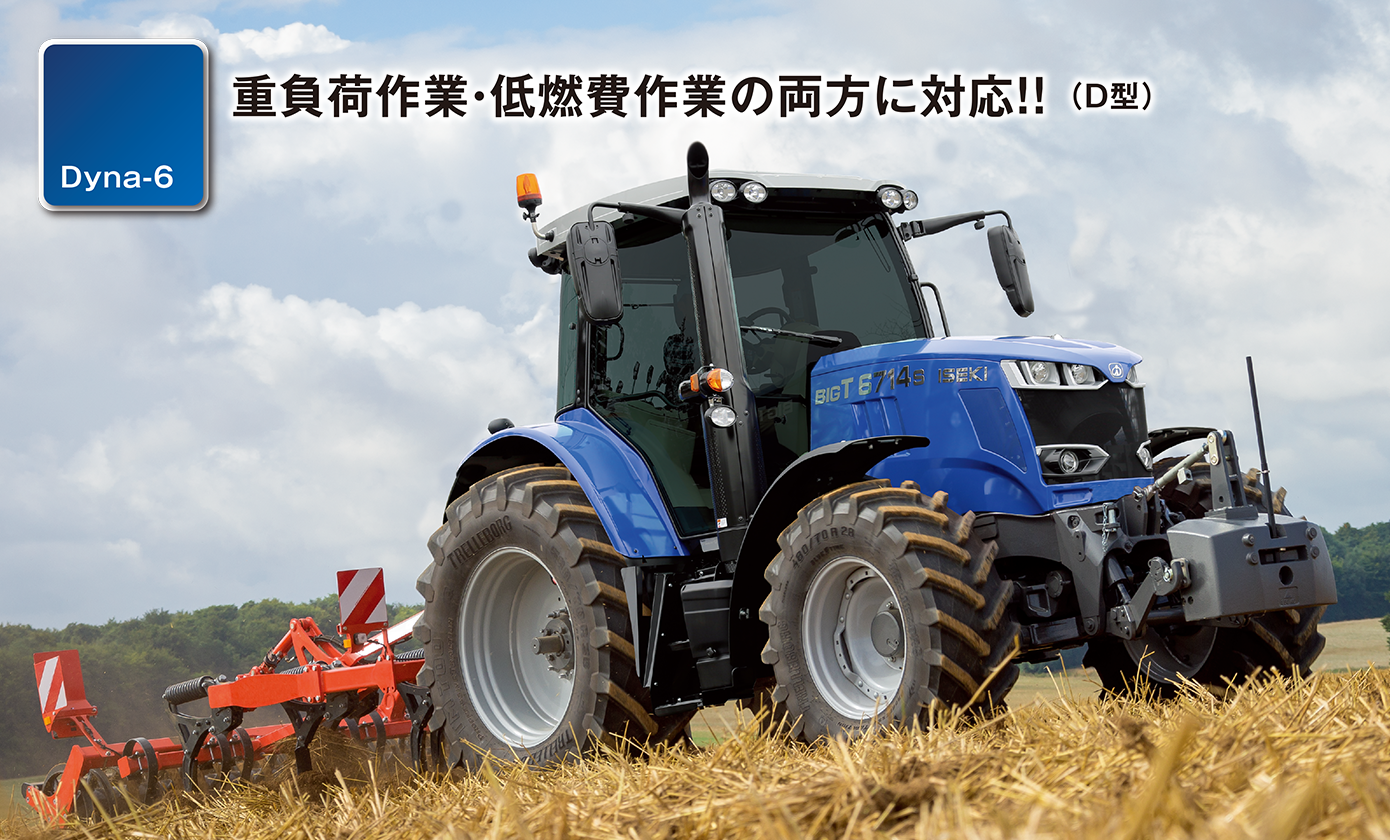

重負荷作業・低燃費作業の両方に対応!! (D型)

前・後進48段多段トランスミッション(D型)

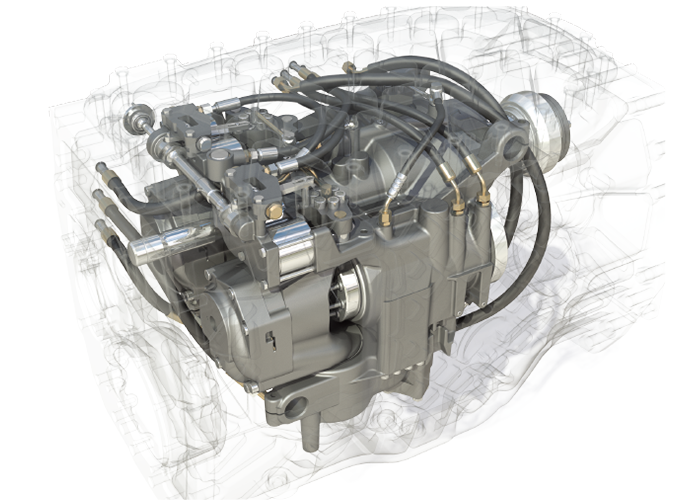

■Dyna-6

前・後進24段がレバー1本の操作でクラッチを踏むことなく変速できます。スーパークリープ速を標準装備していますので、計48段のきめ細やかな変速を可能とし、様々な作業に対応します。また、ブレーキペダルを踏むと自動でニュートラルに切り替わりますので安心です。

Dyna-6

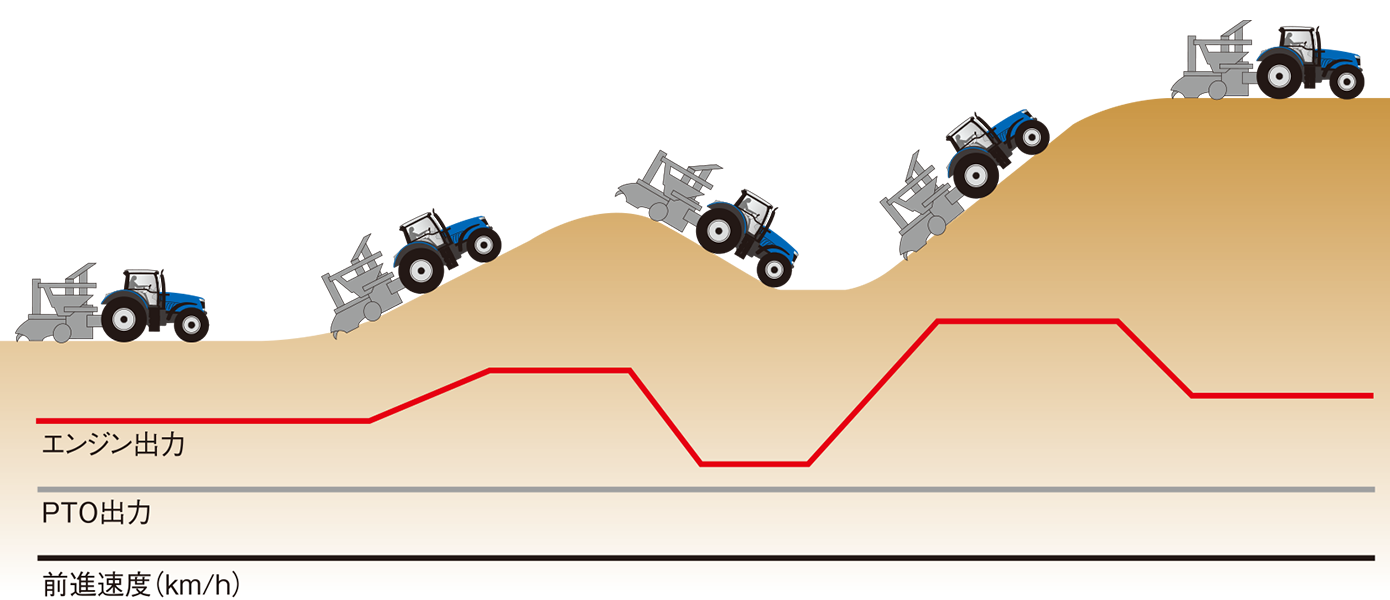

エンジンパワーマネジメント(D4・D型・V型)

けん引(走行)負荷、PTO負荷、油圧負荷に応じ、追加で必要とする馬力(最大25馬力)に合わせてエンジンへの燃料供給量を調整します。
エンジンパワーマネジメントはPTO駆動時または、油圧作業時には走行速度0.1km/h以上で発動します。
けん引作業または路上走行時には走行速度が、8km以上(Dyna-4)、6km以上(Dyna-6)、15km/h以上(CVT)で発動します。

エンジンパワーマネジメント

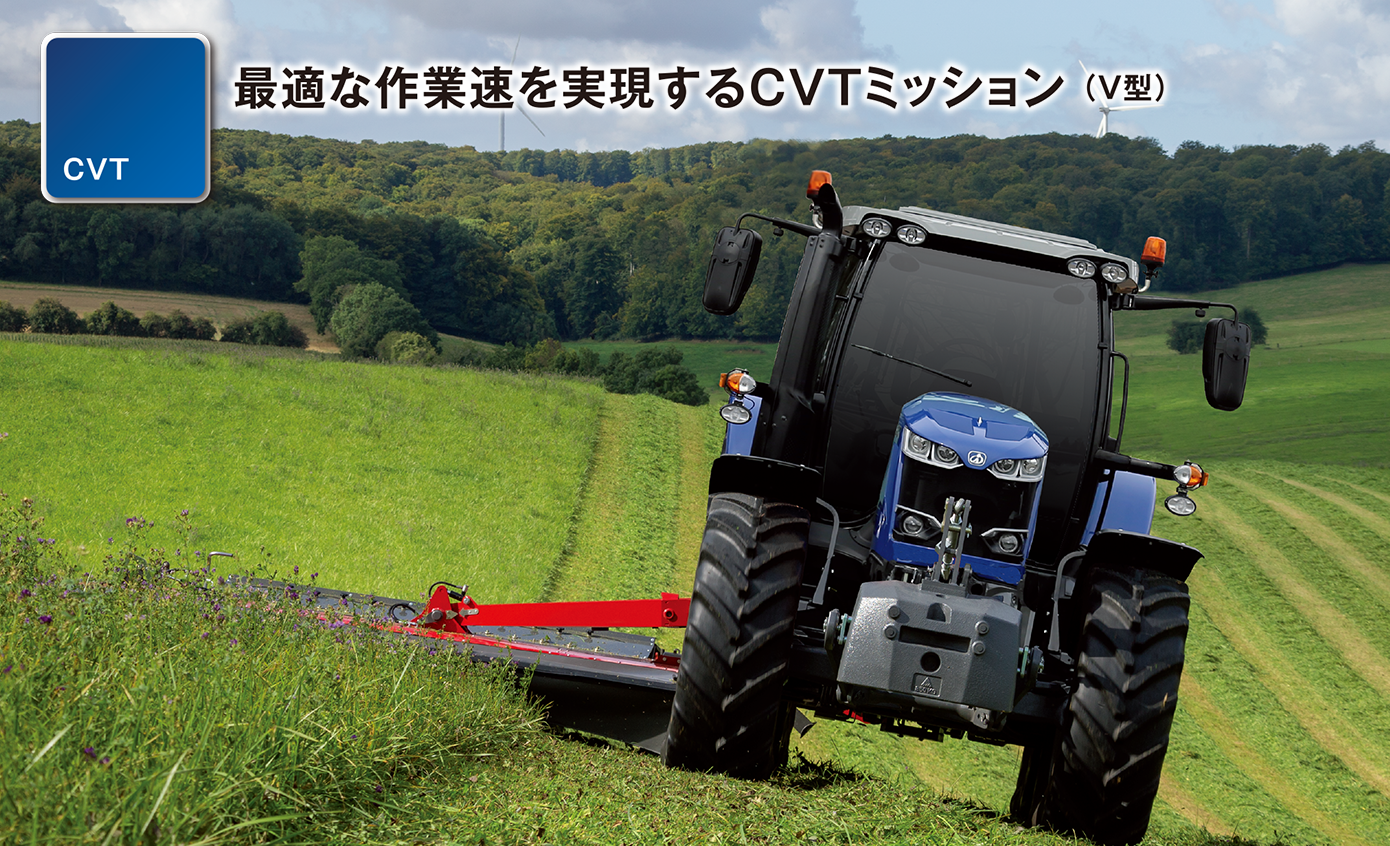

最適な作業速を実現するCVTミッション (V型)

CVTミッション(V型)

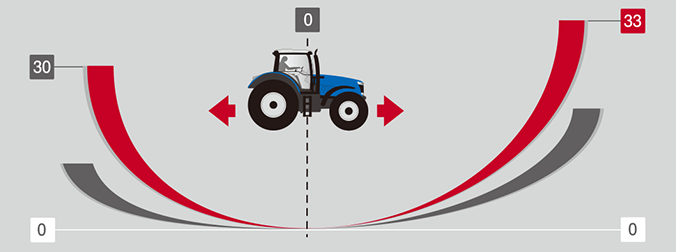

簡単な操作で、0~33km/hまで継ぎ目のない変速ができますので、様々な作業に最適な作業速が得られます。

様々な作業に最適な作業速
CVTミッション(V型)

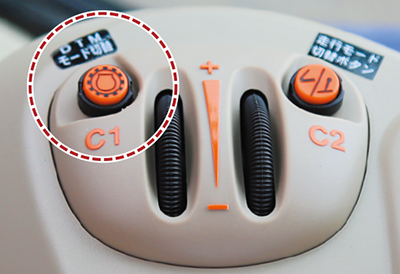

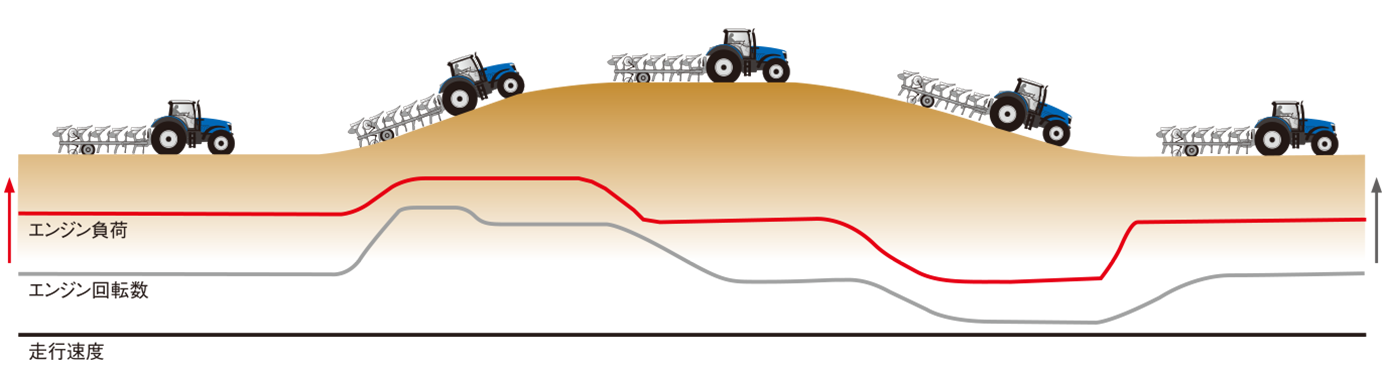

ダイナミックトラクタマネジメント(DTM)

作業条件によりエンジンにかかる負荷が変化する場合(赤線)、自動でエンジン回転数を調整し(灰線)、走行速度を維持する(黒線)とともに、燃料消費と騒音レベルを最小限に抑えます。

ダイナミックトラクタマネジメント(DTM)
エンジン負荷 エンジン回転数 走行速度

様々効率的な作業をより快適に

より高精度な操作性を追求する。

マルチパッドレバー・ジョイスティックなどを装備し、操作の無駄を省くことで、
さらに高精度かつ高能率な作業を実現します。

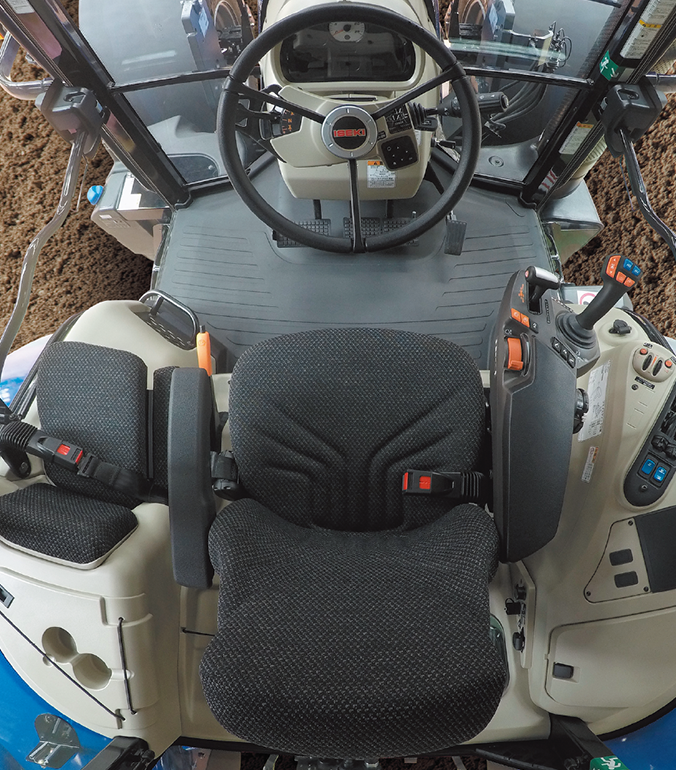

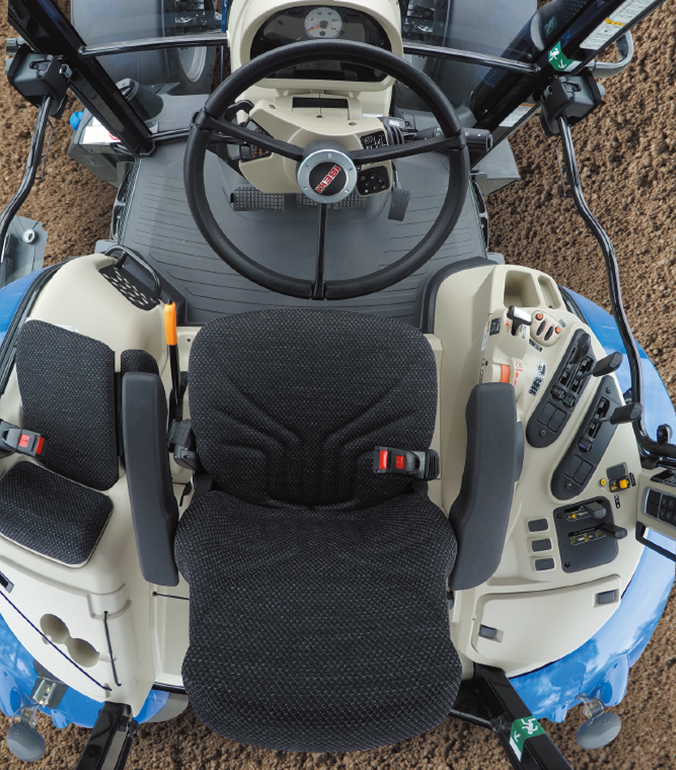

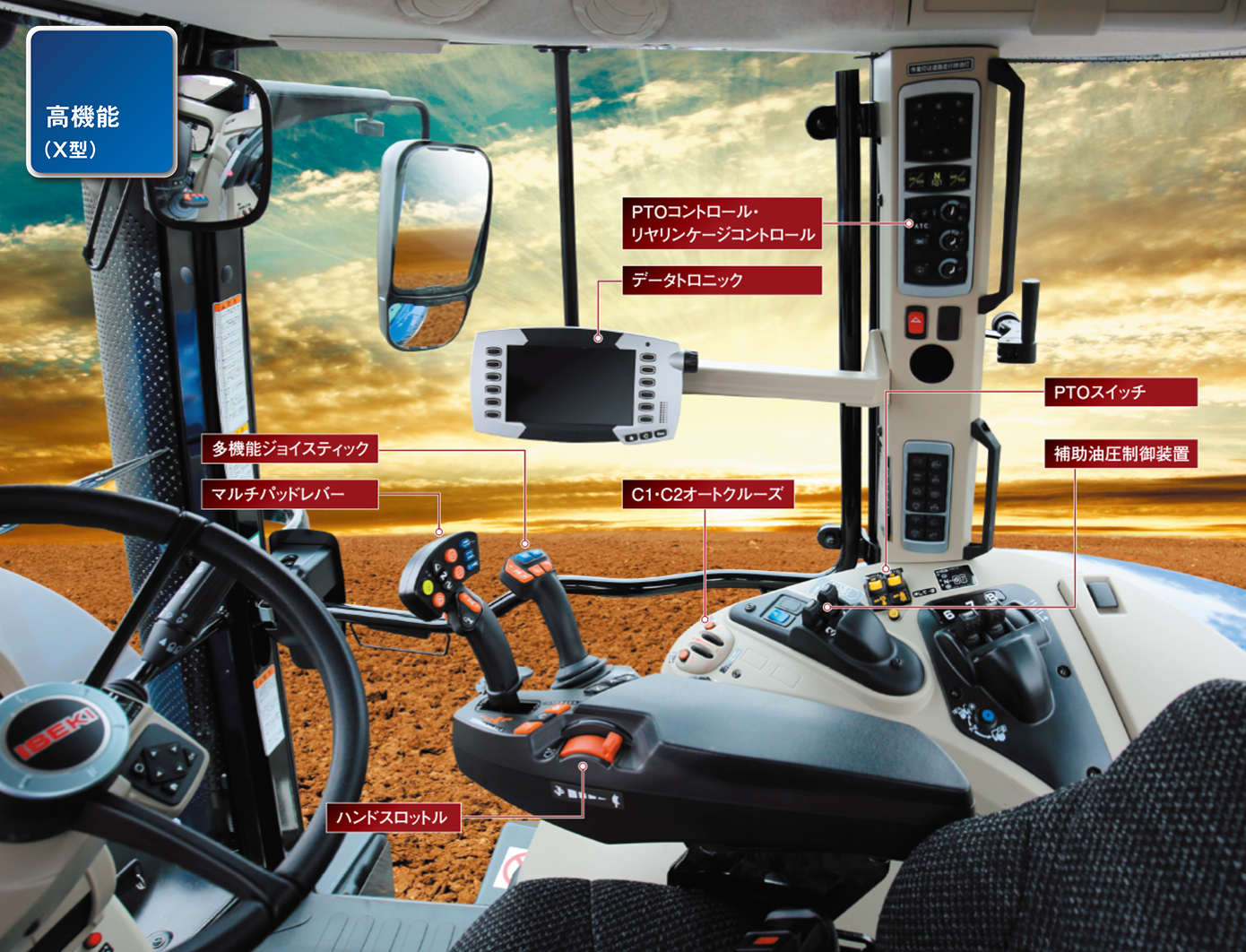

操作室

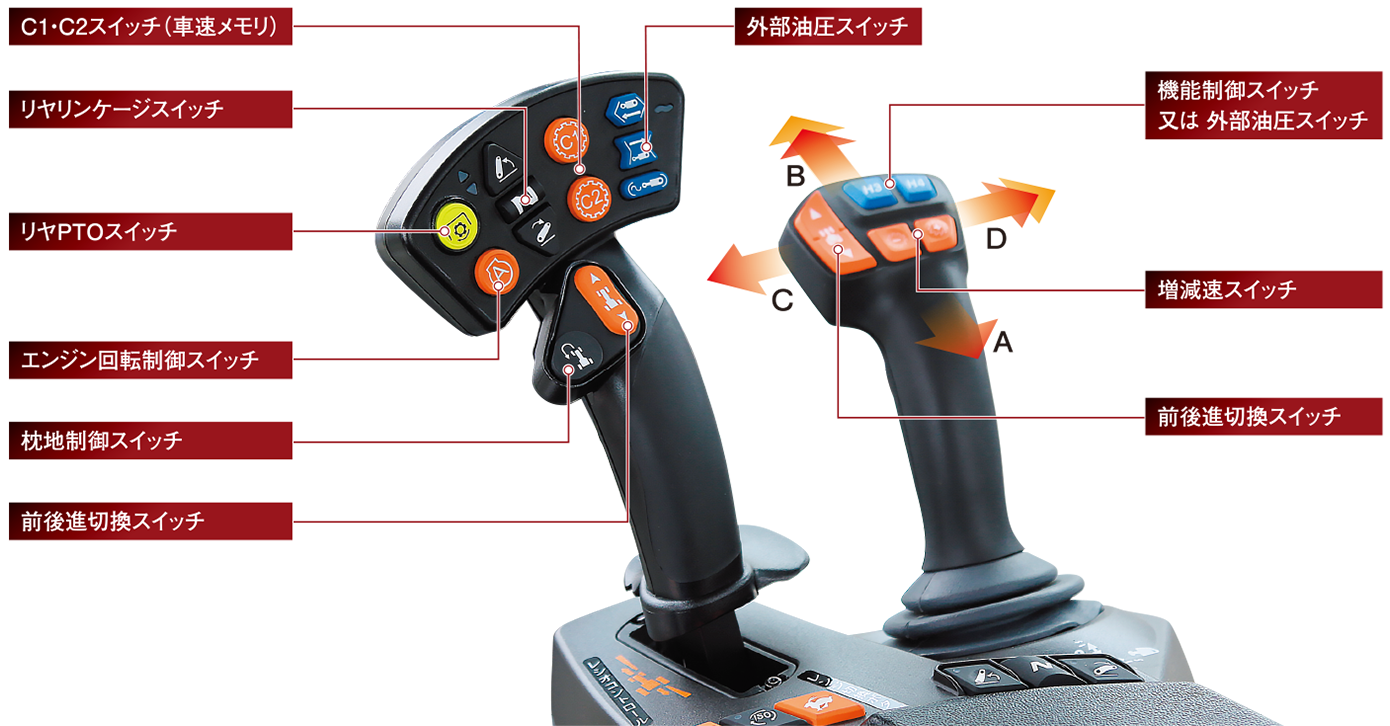

マルチパッドレバー・ジョイスティック

スムーズで確かな実用性。

レイアウト

多機能ジョイスティックなど実用的な装備をアームレストにレイアウト。スムーズで効率的な作業を実現します。

レイアウト

シンプルな操作を求める。

シンプルな装備を使いやすい手元にレイアウト。確かな操作性と高いコストパフォーマンスを実現します。

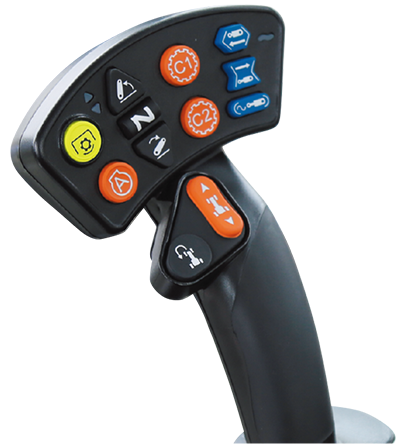

マルチパッドレバー(X型)

マルチパッドレバー(X型)

倒すだけで増減速の調整が可能です。また、前後進の切換え、PTO入・切、リヤリンケージ、S V 1・SV2※、エンジン回転制御など多数の操作をワンレバーで行えます。

※SV1・SV2 : 走行速度を設定し、設定を呼び出すことで速度を一定に維持します。

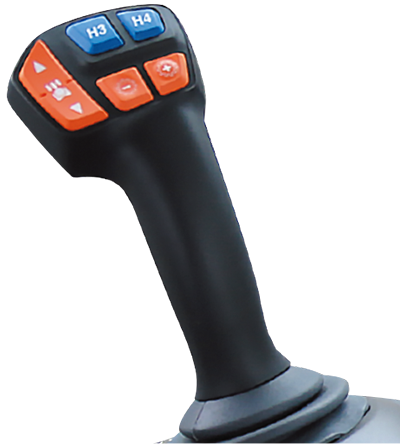

多機能ジョイスティック標準装備
(X・F型)

多機能ジョイスティック標準装備(X・F型)

2 系統の外部油圧操作以外にも増速・減速や前後進切換の操作ができますので、より効率的な作業が行えます。

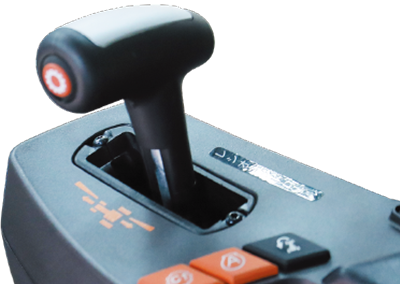

Tハンドルレバー
(F・S型)

Tハンドルレバー操作で増速・減速が可能。

Tハンドルレバー(F・S型)

C1・C2 オートクルーズ
(X・F型)

任意の走行速度をダイヤルで設定し、C1・C2スイッチを押すだけで、希望の速度まで自動で変速します。最適な速度を素早く再現しますので、作業をより効率的に行えます。

C1・C2 オートクルーズ(X・F型)

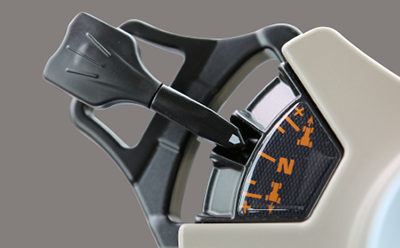

パワーシャトル


前後進の切換えはもちろん増速・減速も左手で操作できますので、外部油圧やインプルメント操作に右手を使え、便利です。

パワーシャトル

充実装備 様々な作業に対応

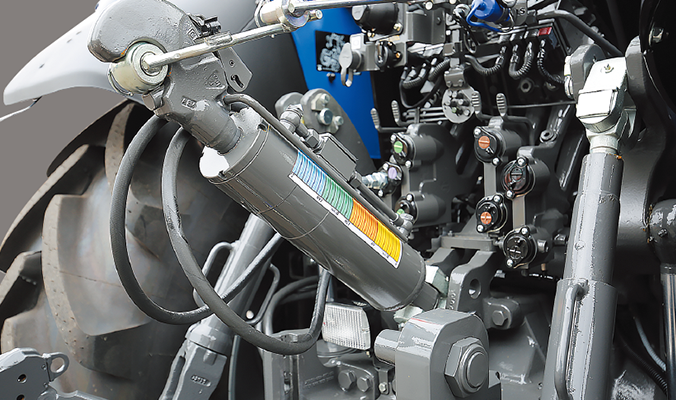

油圧トップリンク標準装備(X・F型)

外部油圧操作によりトップリンクの長さを調整できますので、作業姿勢の微調整が簡単です。

油圧トップリンク標準装備(X・F型)

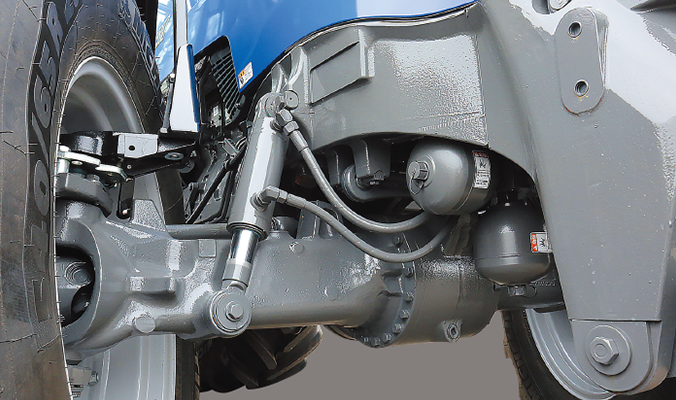

新型フロントアクスルサスペンション
(X・F型)

路面からの衝撃を吸収することで、快適性が向上。高速走行時でも直進性能・操舵性能が向上し、より安定した走行作業が行えます。
また、地面への追従性が高く、けん引作業にも効果を発揮します。

新型フロントアクスルサスペンション(X・F型)

リヤ外部油圧最大5連(X型)

作業機の高性能化・多様化に伴う高流量油圧システムのニーズに対応します。アームレストジョイスティック(1・2連)・フィンガーチップ(3・4連)・マルチパッドレバースイッチ(5連)に割り当てられ、より効率的な作業が行えます。また、作業機側のバルブでトラクタのメインポンプ流量をコントロールできるパワービヨンド(X型)や、カプラリリース機能付の圧抜きレバー(X・F型)も装備しています。

リヤ外部油圧最大5連(X型)

ハイヒッチ(V型)

従来のスイングドローバよりけん引点を高くできますので、ロールベーラ作業でのけん引幹によるウィンドローの引きずりがなく、また重量トレーラなどのけん引時に、安定した制動力を保ちますので安心です。(作業機側もハイヒッチ仕様であることが必要です)

ハイヒッチ(V型)

エコノミー付PTO

最大トルク点付近(1500rpm~1600rpm)で、PTO540回転が得られます。負荷の軽い作業等で、経済的な作業が行えます。

エコノミー付PTO

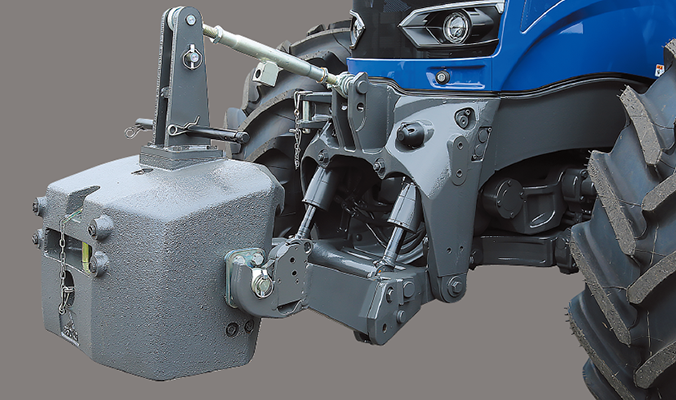

フロント3P(OPT)

フロント3Pの最大揚力は3.2tありますので、さまざまな作業機のマッチングが可能です。

フロント3P(OPT)

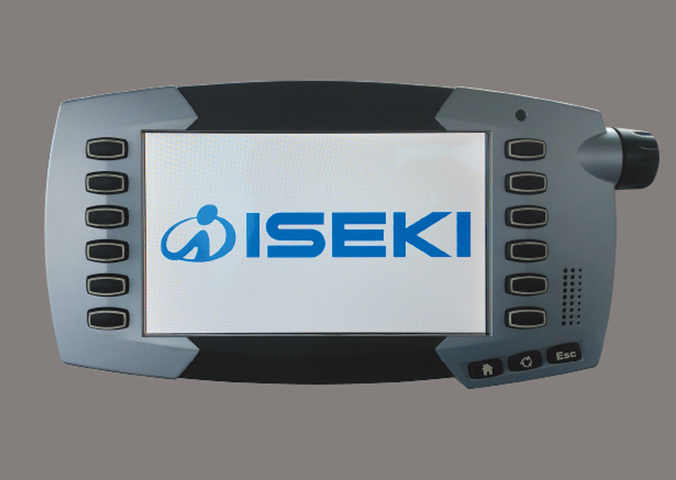

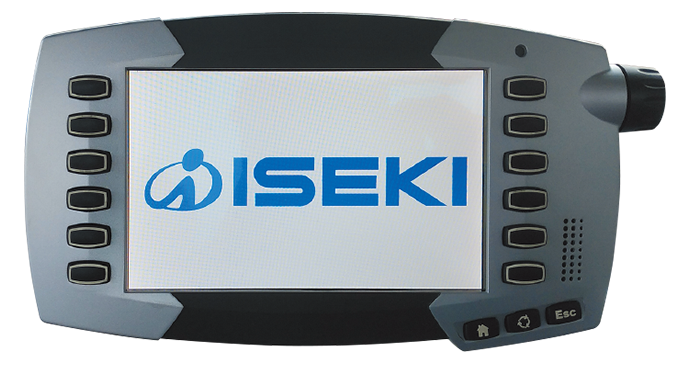

データトロニック さらなる効率化を求めて

(X型は標準装備、F型のみOPT)

制御調整

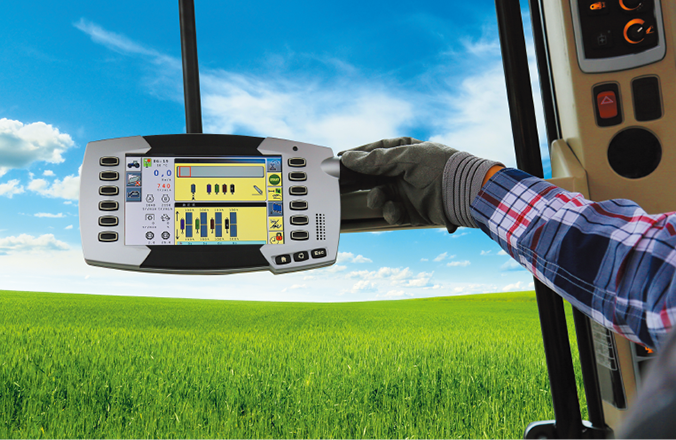

フルカラーの大型画面

フルカラーの大型画面で本機の状態を一目で確認できます。また、本機の細かい制御調整や、作業操作のプログラミング(枕地制御など)ができますので、効率の良い作業が行えます。さらに作業内容(作業面積や散布量など)を記録し、管理もできますので、大規模営農を強力にサポートします。またISOBUS対応ですのでISOBUS作業機の調節・設定も行えます。

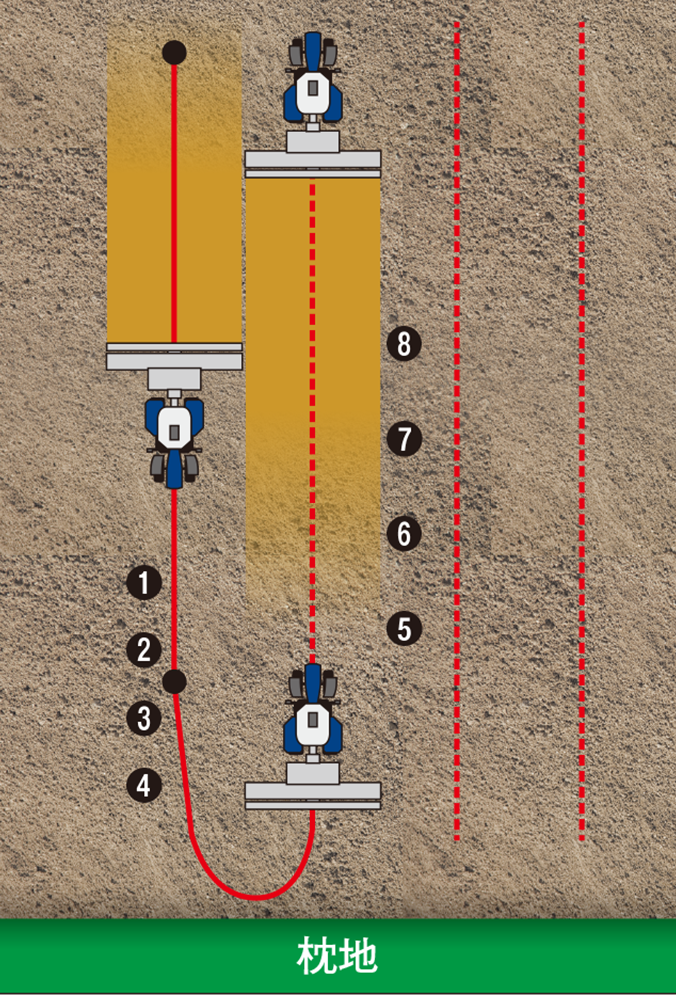

枕地制御

作物や作業体系によって異なる複雑な操作も、データトロニックによりプログラミングすることで、1つのスイッチ操作で実行でき、操作の効率化を図れます。

  1. 例えば、
  2. ❶4駆「切」
  3. ❷デフロック「切」
  4. ❸作業機「上げ」
  5. ❹「SV1」
  6. ❺作業機「下げ」
  7. ❻作業機昇降(急速降下)
  8. ❼デフロック「入」
  9. ❽4駆「入」

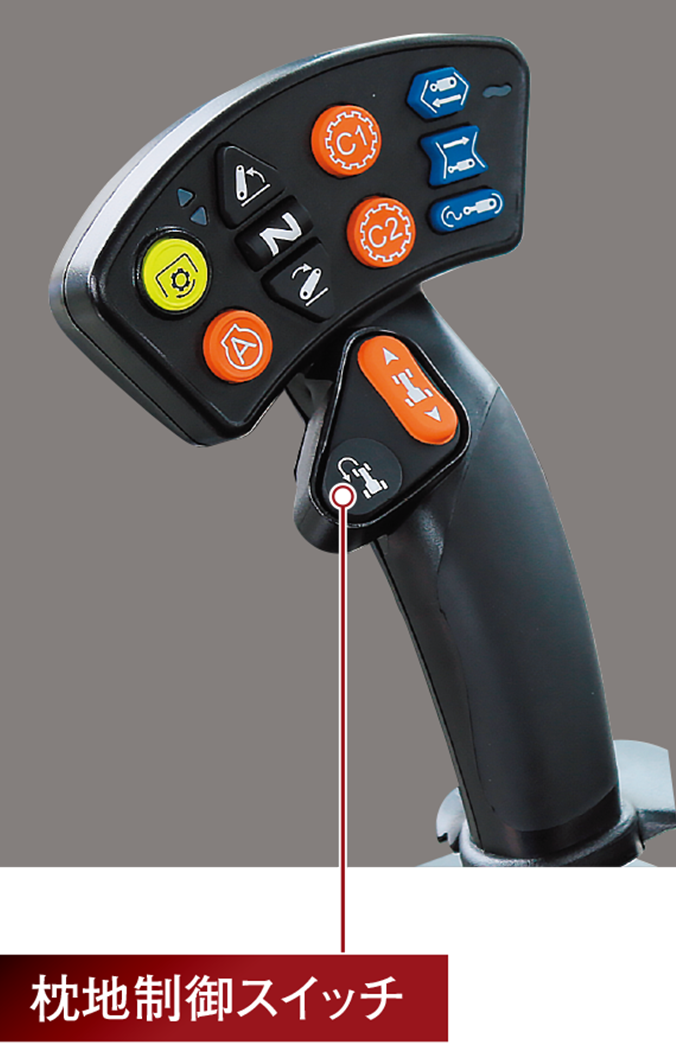

枕地制御スイッチ

これらの操作をプログラミングすると、枕地制御スイッチを押す度に順番に実行されますので、より効率的かつ確実な操作が可能です。

枕地

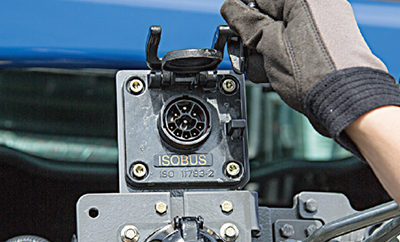

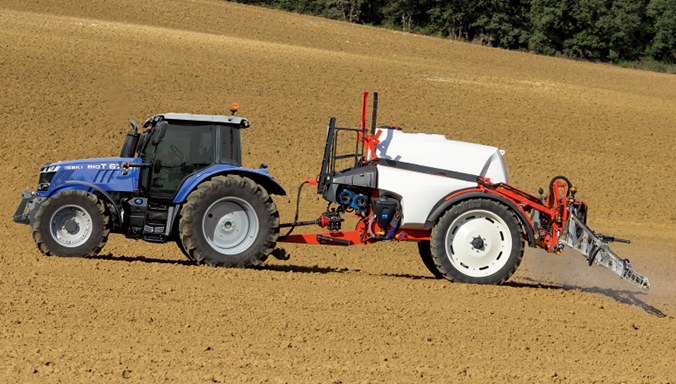

ISOBUS作業機 (OPT※) ※S型は非対応

ISOBUSはメーカーを問わずトラクタと作業機を共通の規格(ISO)で通信します。これによりコントローラの省略や、トラクタの車速などの情報を直接作業機に送信できますので、さらなる低コスト化、大規模営農の高能率化に貢献します。

ISOBUS作業機
ISOBUS作業機

快適性 長時間作業を可能にする New Big キャビン

広々とした作業空間・視界性・70dBの静粛性で快適作業をサポートします。

長時間作業を可能にする New Big キャビン 広々とした作業空間・視界性・70dBの静粛性で快適作業をサポートします。

※ビーコンを装着した状態での路上走行はできません。

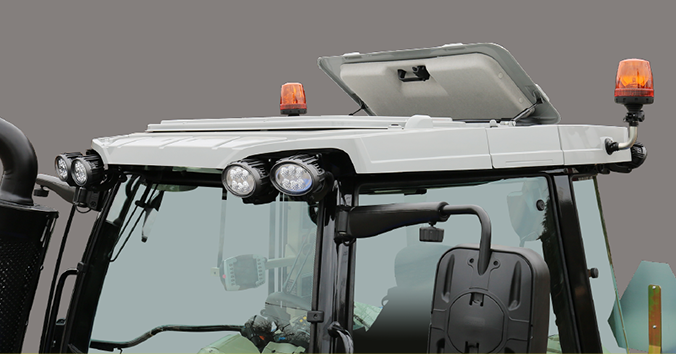

ルーフハッチ

ルーフハッチを標準装備していますので、作業時も簡単に換気を行え、エアコンのメンテナンスも容易です。

ルーフハッチ

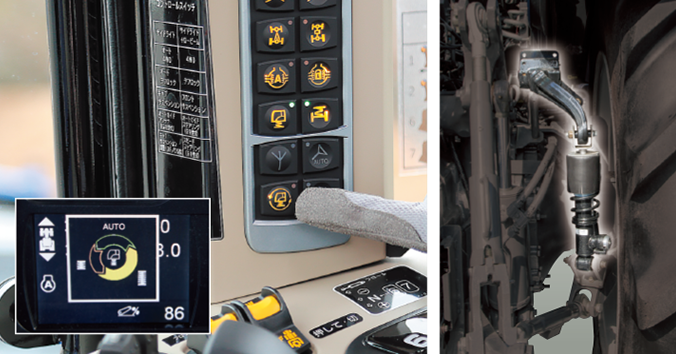

アクティブ式キャブサスペンション(X型)

加速度センサ(シャーシ)と、ジャイロセンサ(キャビン)からの情報により、トラクタの挙動に合わせたサスペンション制御を自動で行います。また、3段階の硬さの選択も行えます。
(D4S・S・F型はメカ式キャブサスペンションを採用)

アクティブ式キャブサスペンション(X型)

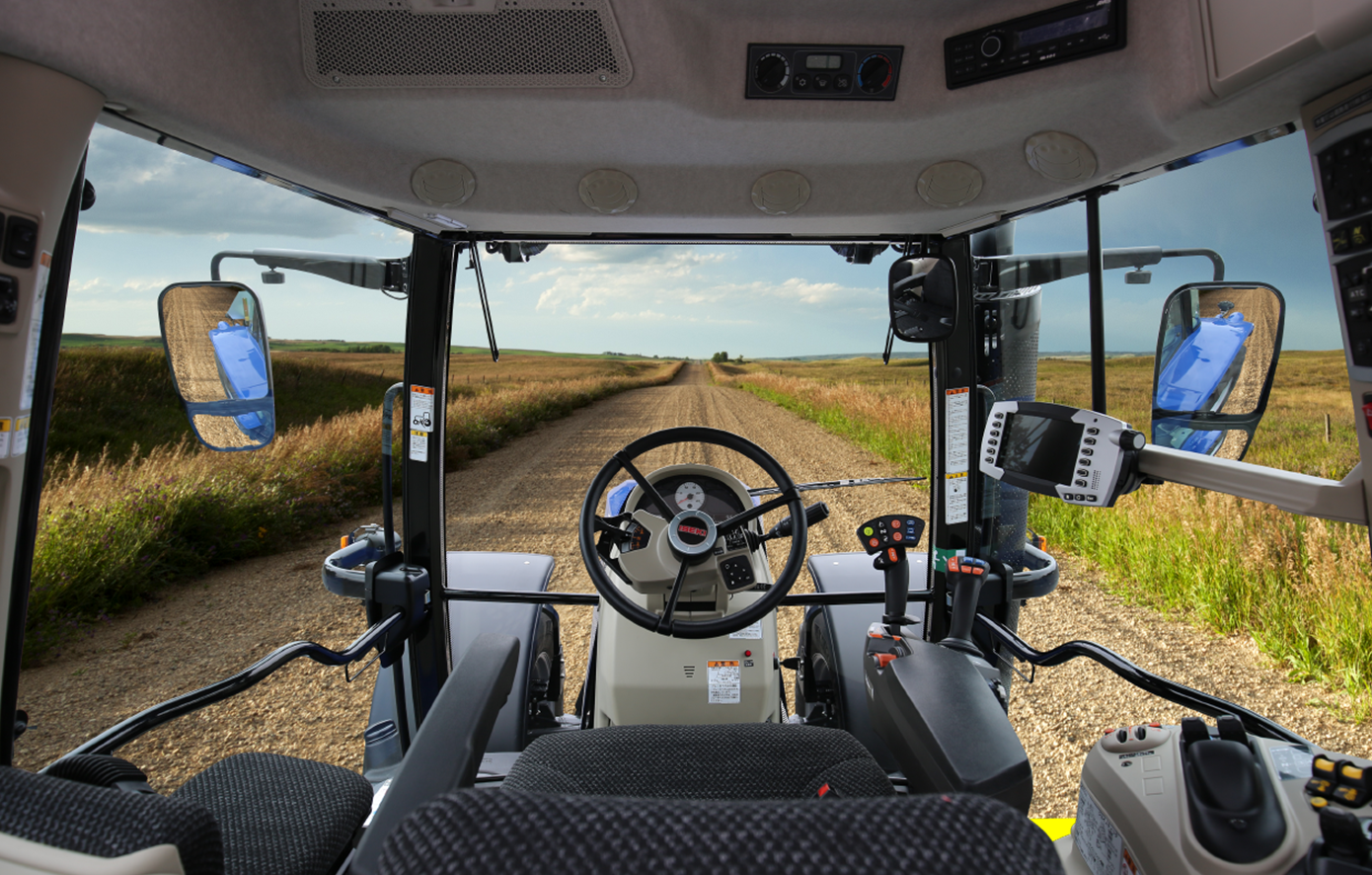

視界性

新形状のボンネットとハンドルポストを採用しました。また、フロントガラス・サイドガラスに曲面ガラスを採用しましたので、視界性が向上しています。

フロントガラス・サイドガラス

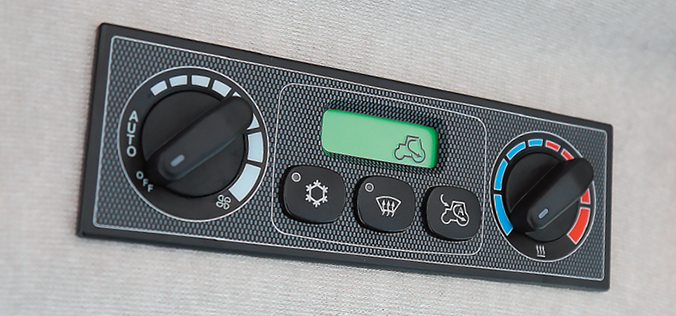

オートエアコン(X型・F型)

設定温度に合わせて風量を自動で調節します。

オートエアコン(X型・F型)

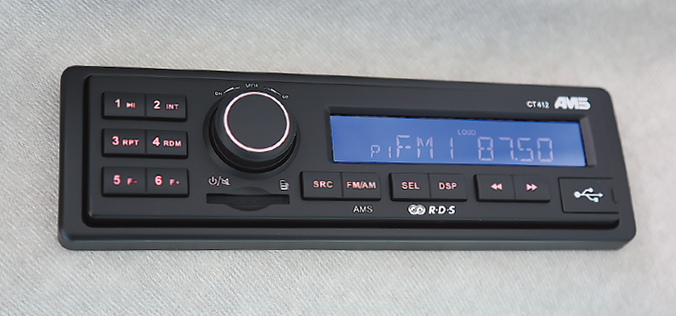

USB・SD対応ラジオ

USBデバイス/SDメモリーカード内に記録されたmp3ファイルの再生ができます。

USB・SD対応ラジオ

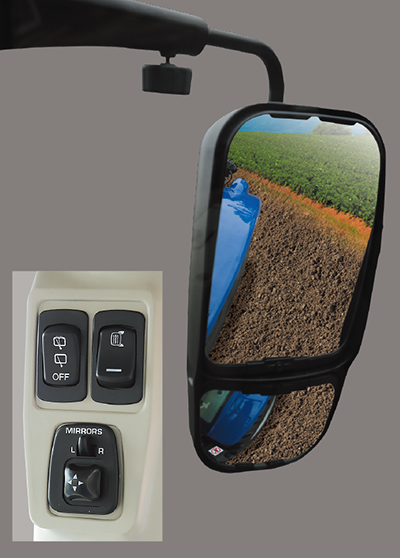

ダブルアングルミラー

ミラーを2分割することにより、後方視界性の向上を図っています。更に、X型とF型は電動式角度調整機能及び・電熱線入りのミラーです。座ったままの作業目線でミラー調整ができ、悪天候でも後方視界性が確保され安心です。

ダブルアングルミラー

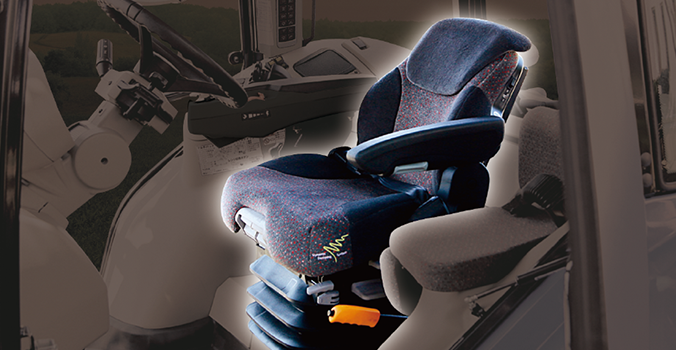

ヒータ付きスーパーデラックス エアサスペンションシート(X型)

体格や季節を問わず快適な乗り心地で長時間作業での疲労軽減に効果を発揮します。D4S・S・F型にはオートマチックエアサスペンションシートを装備しています。

ヒータ付きスーパーデラックス エアサスペンションシート(X型)

簡単なメンテナンスで、最高のパフォーマンスを維持する。

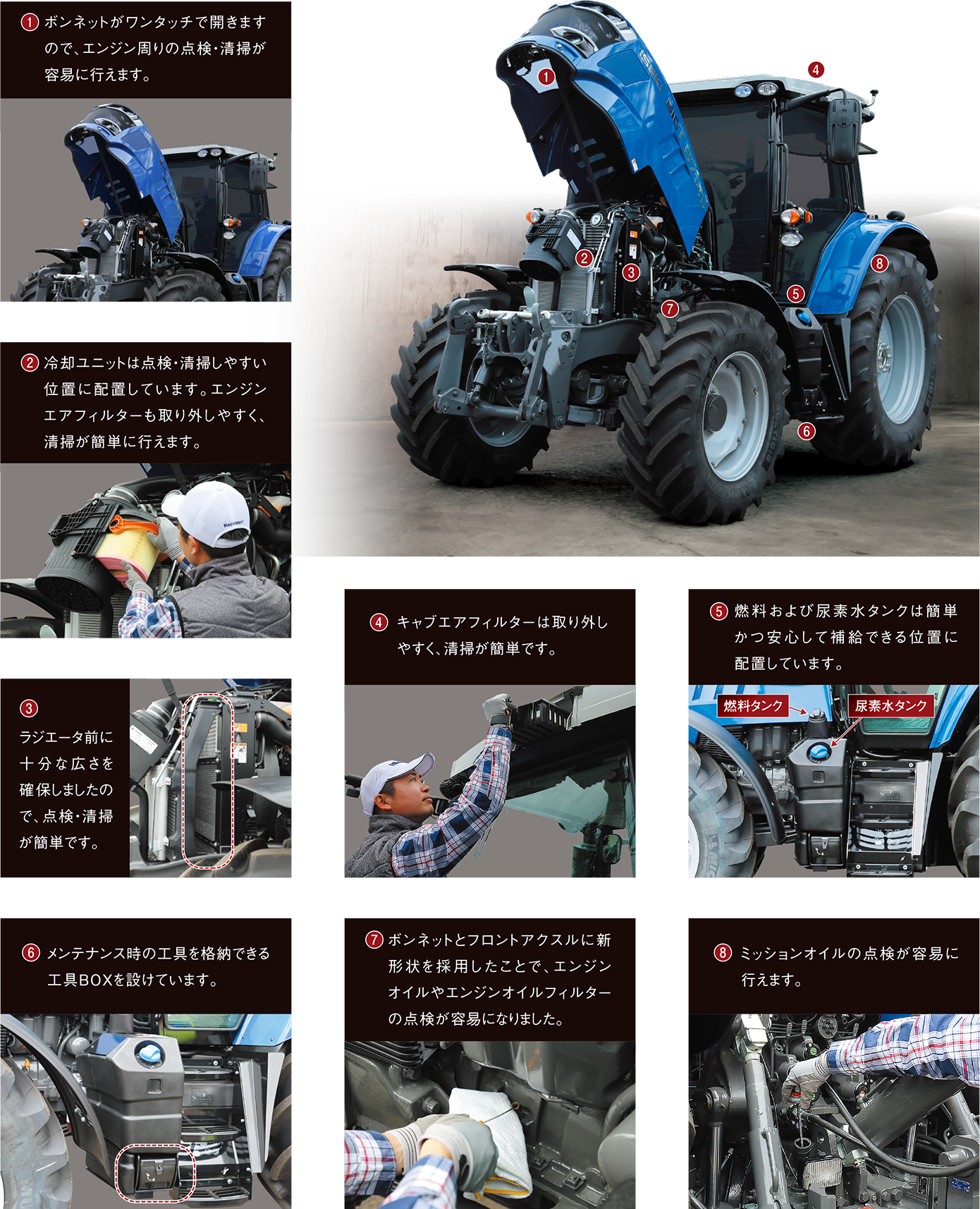

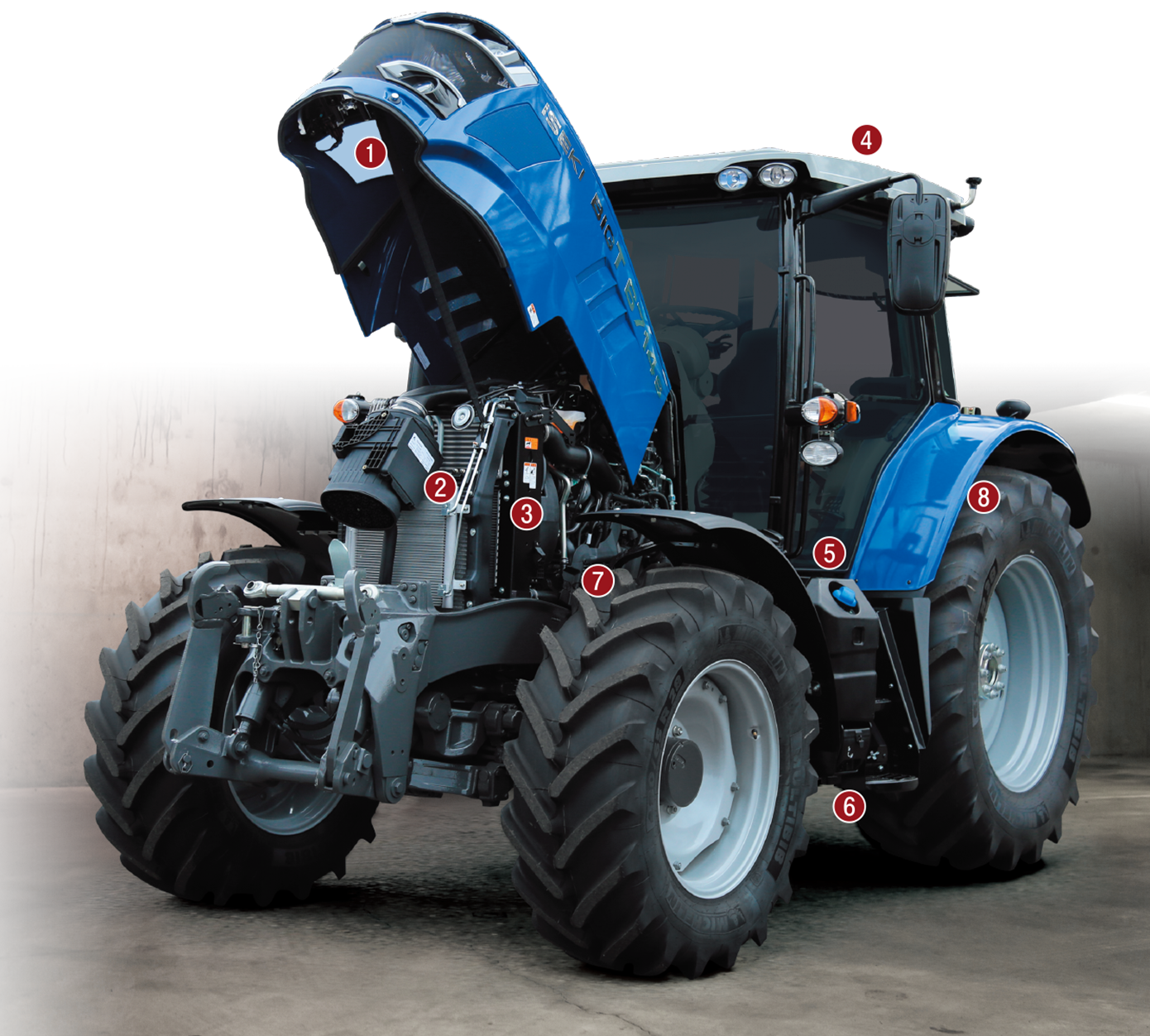

メンテナンス箇所
メンテナンス箇所

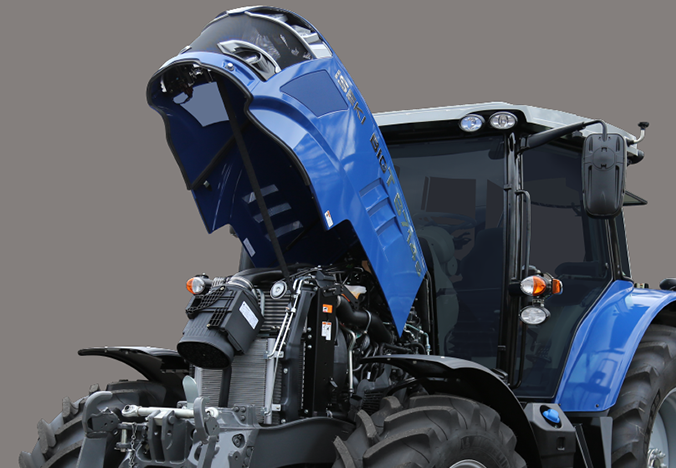

①ボンネットがワンタッチで開きますので、エンジン周りの点検・清掃が容易に行えます。

ボンネット

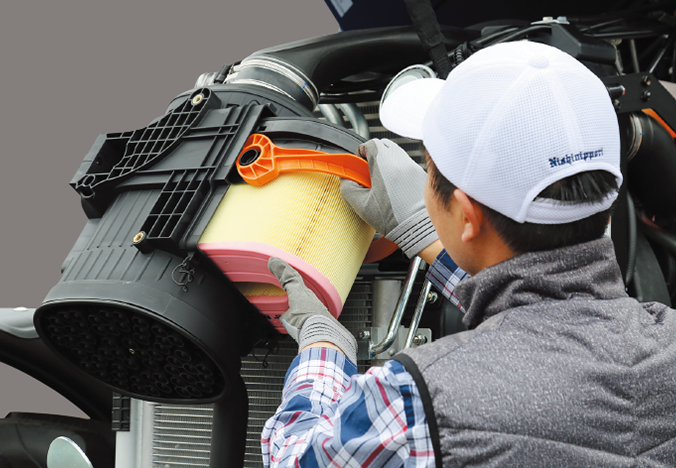

②冷却ユニットは点検・清掃しやすい位置に配置しています。エンジンエアフィルターも取り外しやすく、清掃が簡単に行えます。

冷却ユニット

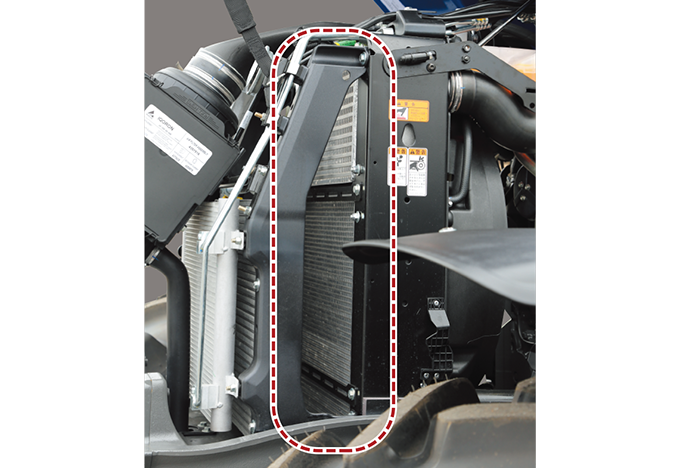

③ラジエータ前に十分な広さを確保しましたので、点検・清掃が簡単です。

ラジエータ前

④キャブエアフィルターは取り外しやすく、清掃が簡単です。

キャブエアフィルター

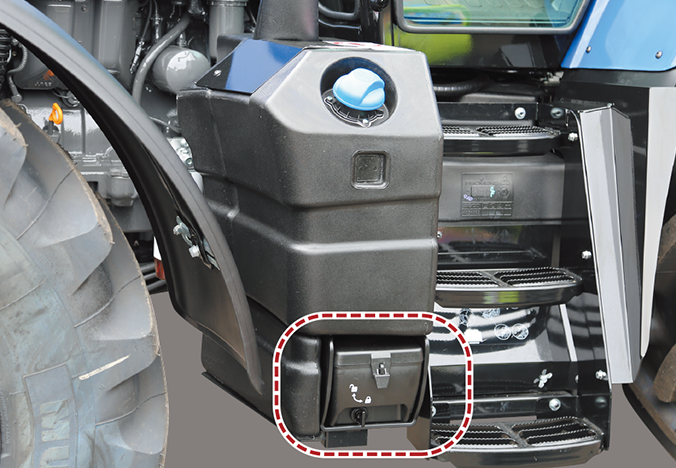

⑤燃料および尿素水タンクは簡単かつ安心して補給できる位置に配置しています。

燃料・尿素水タンク

⑥メンテナンス時の工具を格納できる工具BOXを設けています。

工具BOX

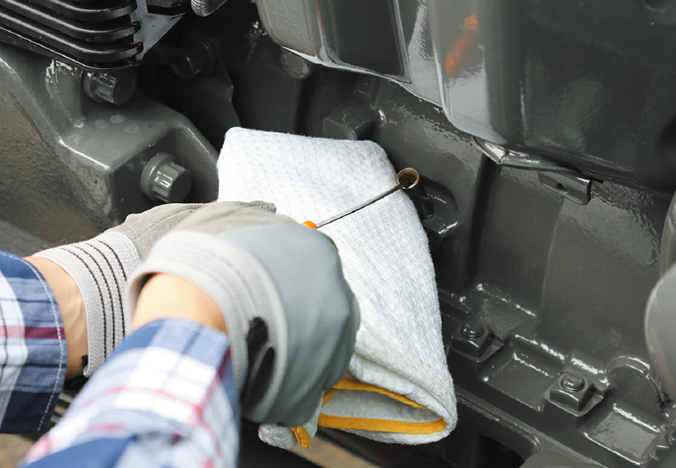

ボンネットとフロントアクスルに新形状を採用したことで、エンジンオイルやエンジンオイルフィルターの点検が容易になりました。

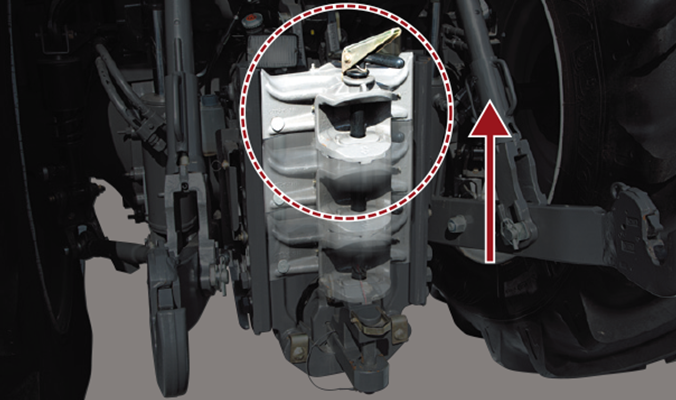

エンジンオイルやエンジンオイルフィルターの点検

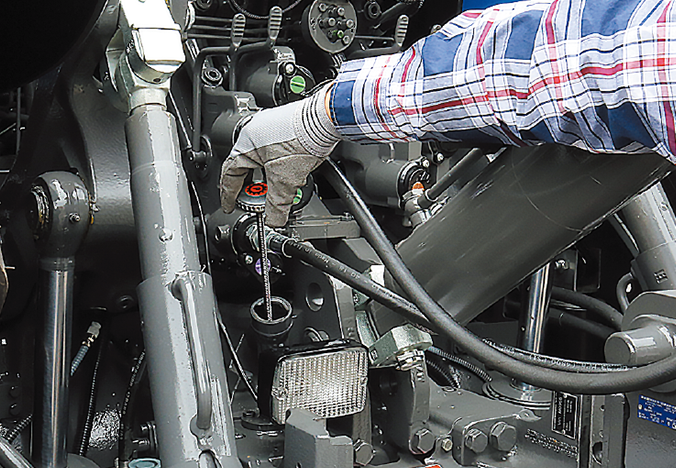

ミッションオイルの点検が容易に行えます。

ミッションオイルの点検

安心から生まれる充実した農業ライフ。

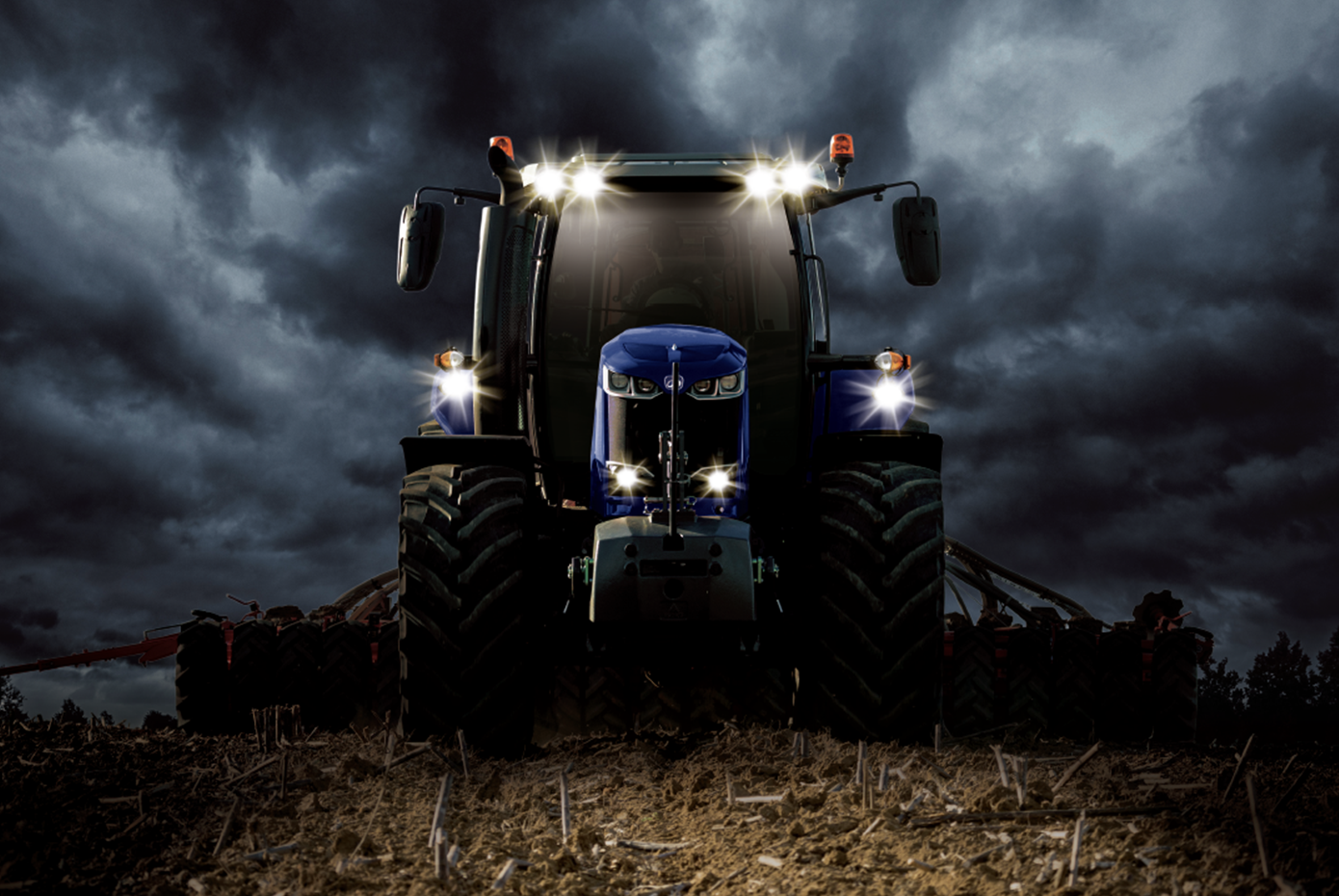

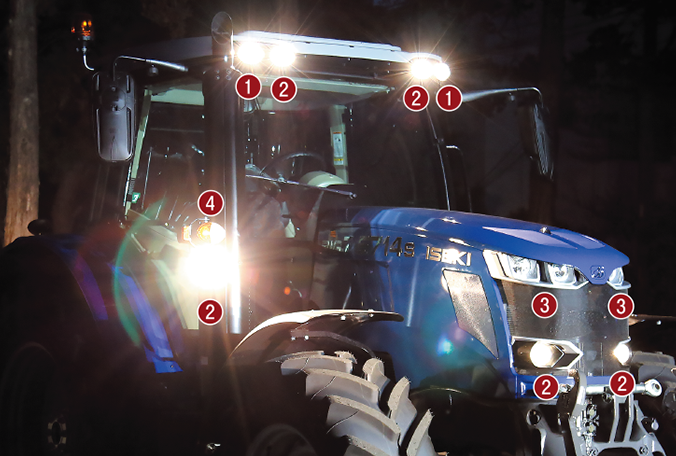

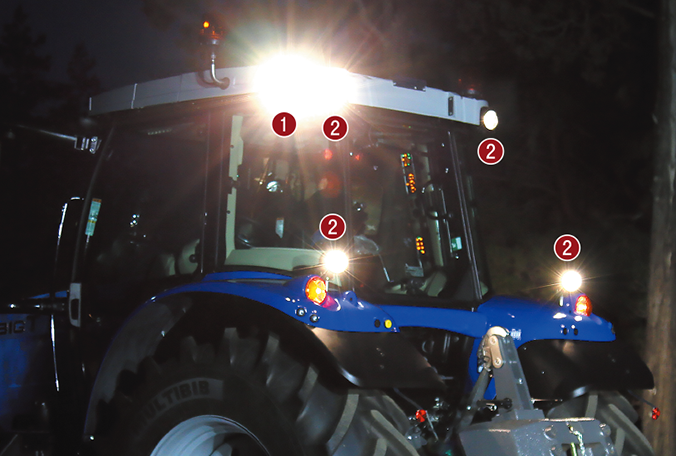

明るいハロゲン作業灯を搭載していますので、夜間・早朝の作業性が向上しています。

夜間作業
作業灯
作業灯

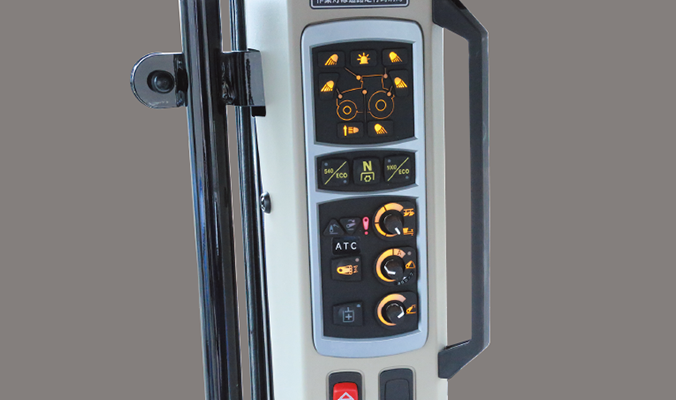

スイッチ
  1. ❶作業灯(X型のみキセノンライト)
  2. ❷作業灯
  3. ❸ヘッドライト
  4. ❹車幅灯 + ウインカ

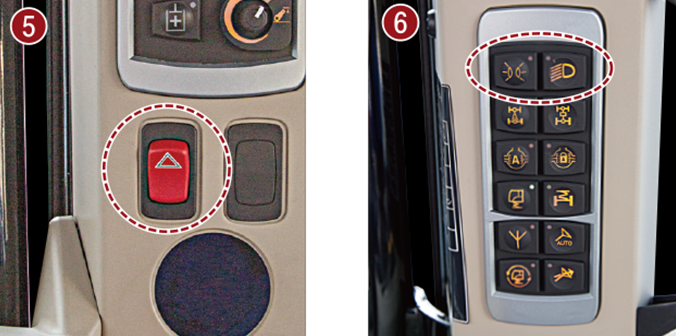

  5. ❺ハザードスイッチ
  6. ❻灯火類スイッチ

ライトディレー機能

キーオフ後に数十秒間ヘッドライトや作業灯を点灯させたままにすることができます。暗いほ場や納屋の中でも安心してトラクタから離れることができ、その後は自動で消灯します。

充実のオプション さらなる快適性・利便性の向上を

P0【データトロニック(ISOBUS対応)】

※F型のみOPT、X型は標準装備
 但し、ISOBUSはOPT(P3)です。

P0【データトロニック(ISOBUS対応)】

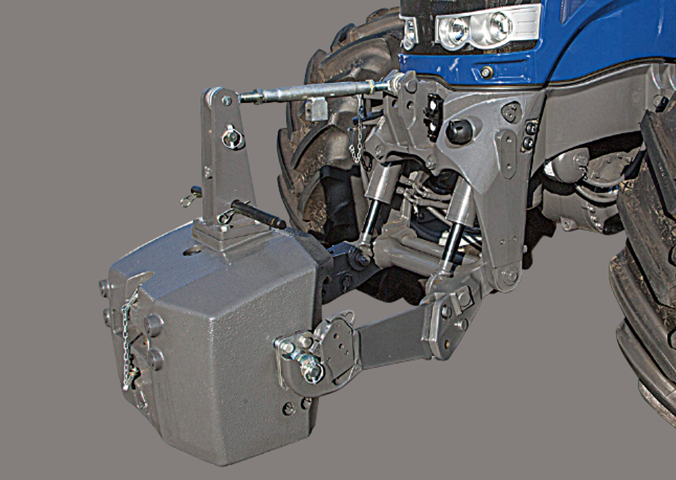

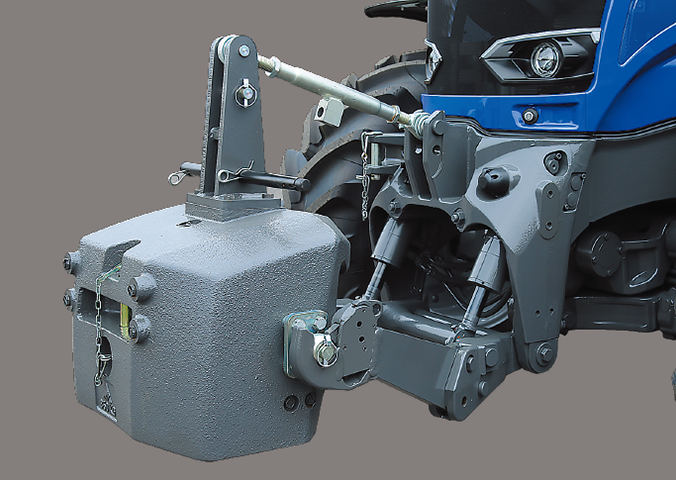

P1【フロント3P + 専用ウエイト】

フロントリンケージ+専用ウエイト

850kg

P1【フロント3P + 専用ウエイト】

(写真はT6714SP1)

P2【P1+フロントPTO】

フロントリンケージ+フロントPTO+専用ウエイト +

850kg

専用バルブ ※

2系統(3P用1+取出し用1)

※S型はフロント・リヤの兼用バルブ

P2【P1+フロントPTO】

(写真はT6714SP3)

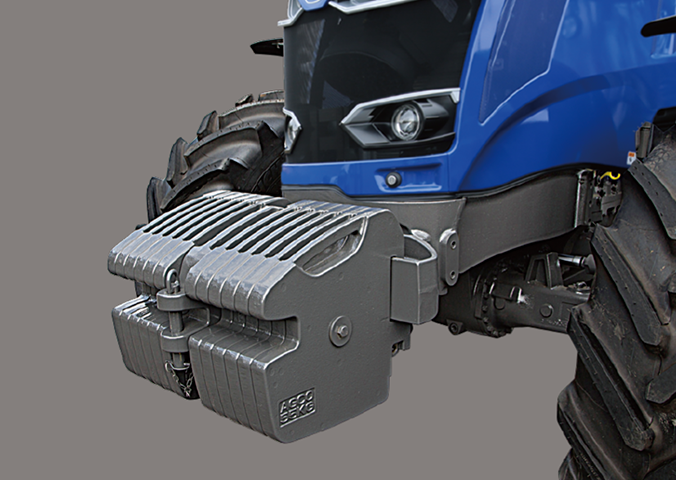

P4【フロントウエイト】

フロントウエイト(バンパーウエイト)

55kg×12枚
(トーピン付ヒッチウエイト)

P4【フロントウエイト】

(写真はT6714SP4)

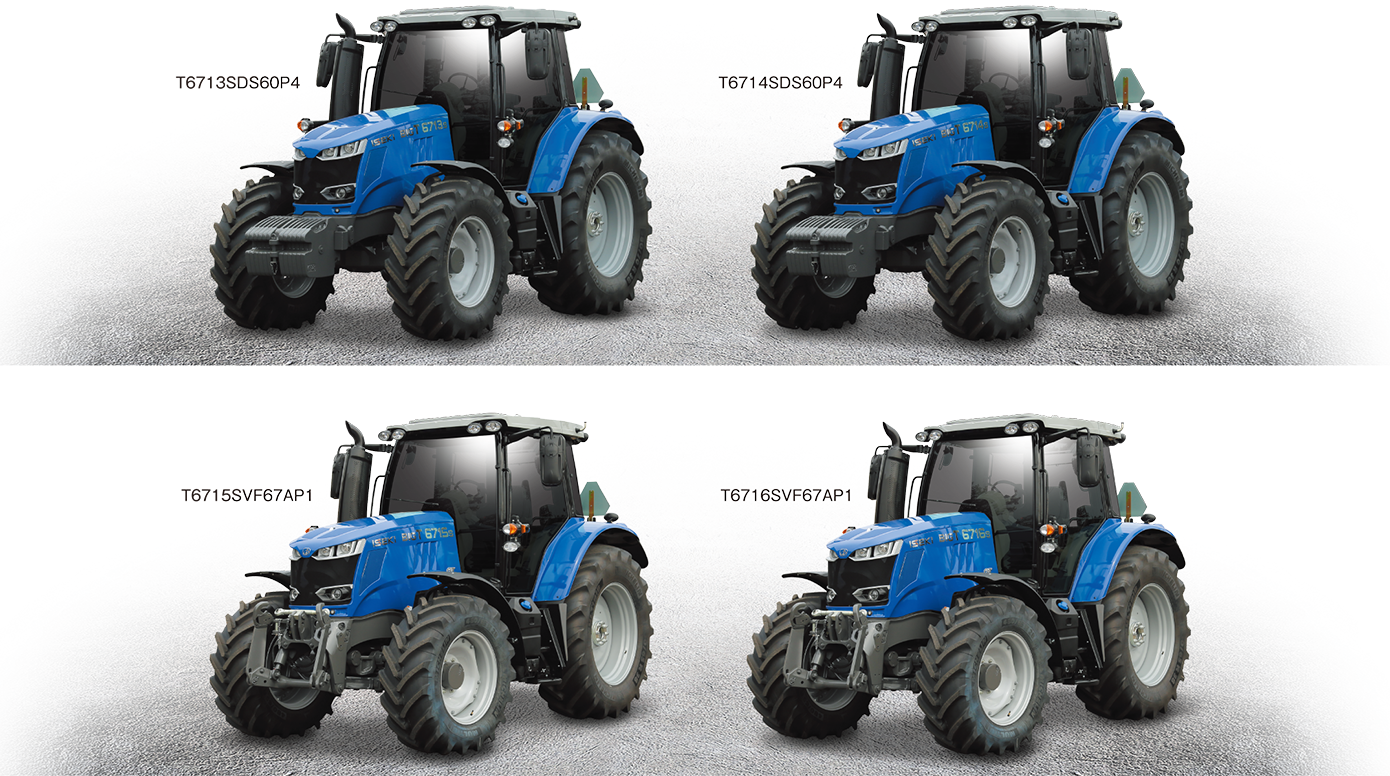

あらゆるニーズに応える豊富なラインアップ

ラインアップ

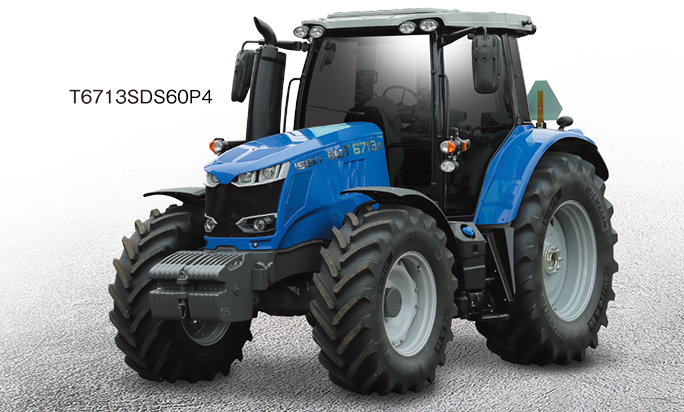

T6713SDS60P4

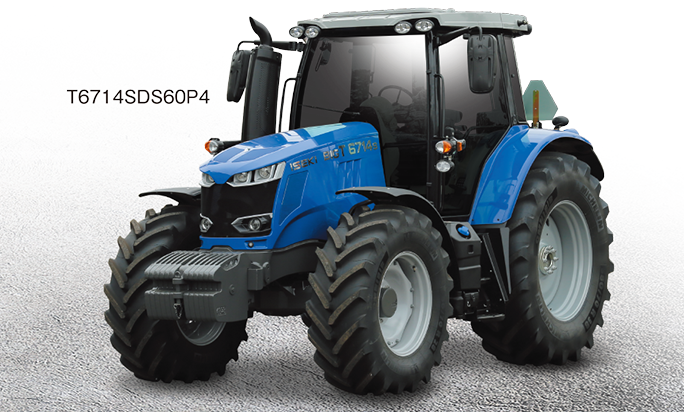

T6714SDS60P4

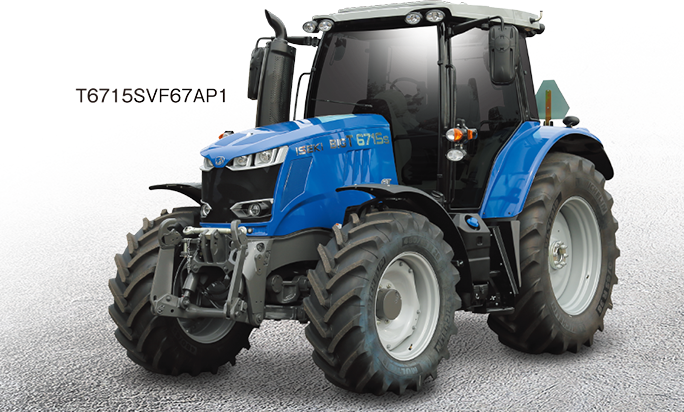

T6715SVF67AP1

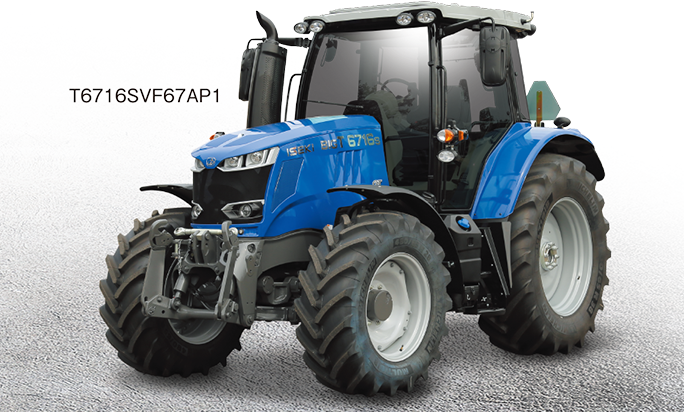

T6716SVF67AP1

井関農機では、2011年11月1日より、独自の環境配慮基準をクリアした商品に環境ラベルを使用する「エコ商品認定制度」の運用を開始しました。

独自排ガスH26(4次)規制適合エンジン搭載とアクティブキャブサスペンションによる振動低減・エンジンとトランスミッション制御による燃費向上により、左記の効果を実現したことから、「エコ商品」と認定しました。

<環境保全に関する主な改善内容>
[1] SCR搭載による特殊自動車排出ガス平成26年(4次)規制適合エンジン搭載により、排ガスの有害物質を低減
[2] アクティブキャブサスペンション機能による振動低減(15%低減)
[3] エンジンとトランスミッション制御による燃費向上(3%向上)
