商品情報

BIG-T7700シリーズ [165.9~280.1PS]

農業の未来を拓く

製品特性

型  式 T7714 T7715 T7716 T7718 T7719 T7722 T7724
エンジン最大出力(PS) 165.9 179.5 189 201.2 217.5 246.1 280.1

大排気量・クリーン・低燃費 すべてに満足を

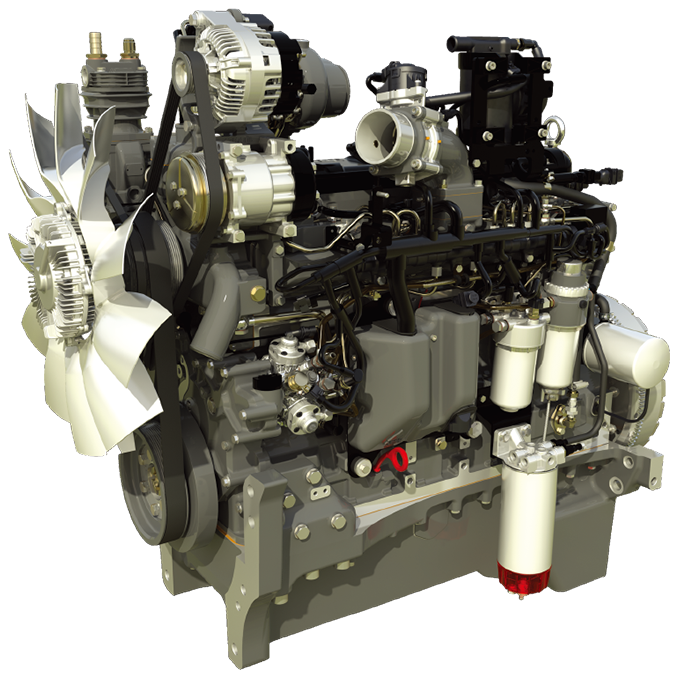

粘り強い高出力エンジン

SISU社製の6気筒、6.6L(T7714~T7719)・7.4L(T7722・T7726)大排気量エンジンを搭載。高出力で粘り強いエンジン性能を発揮します。また、低回転域での高出力・低燃費・低ノイズを実現しました。

4バルブ・コモンレールシステム、ターボチャージャ、インタークーラー、電子制御式ウエストゲートバルブ、ビストロニックファン(T7714D4Sのみビスカスファン)を装備。

特殊自動車排出ガス平成26・27年(4次)規制対応
メンテナンスフリー第3世代 SCRシステム

SCRシステムのメリット

燃焼が行われた後に処理することで、エンジンの燃料噴射とタイミングを最適な燃焼のために設定できますので、燃料消費量を最小限に抑えながら、最大限の性能・パワー・トルクを発揮します。

❶ターボチャージャーから出た排気ガスはDOCシリンダーに入ります。

❷排気ガスはディーゼル酸化触媒を通り、CO(一酸化炭素)・HC(ガス状炭化水素)・PM(粒子状汚染物質)が取り除かれます。NOxが尿素と反応する準備が整います。

❸精密なAdBlue噴射を行います。

❹AdBlueと混ざった排気ガスはDOCシリンダーから出て2つの触媒を有する排気管に到達します。

❺2つの触媒と2つのスリップ触媒を排気ガスが通ると、NOxは無害の窒素と水に変化します。
(触媒とスリップ触媒を平行して使用することで、排気管の直径を小さくでき、優れた視界性と最大限の排気制御を実現します。)

❻きれいな空気と水蒸気が排気管から出ていきます。

高能率作業を実現!!

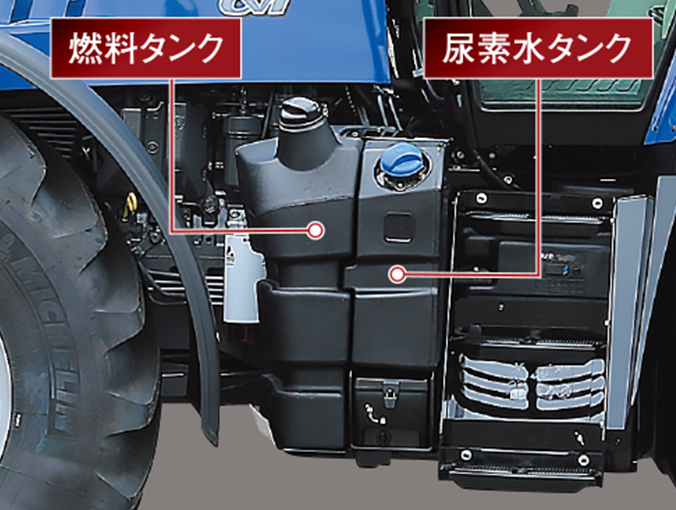

大容量AdBlueタンク & 燃料タンク

大容量のタンクを装備していますので、長時間作業に適しています。
また、AdBlueタンクは熱の影響を受けにくい場所に配置しています。

燃料タンク : 310L(T7714~T7718)・430L(T7719~T7726)
AdBlueタンク : 30L(T7714~T7718)・40L(T7719~T7726)

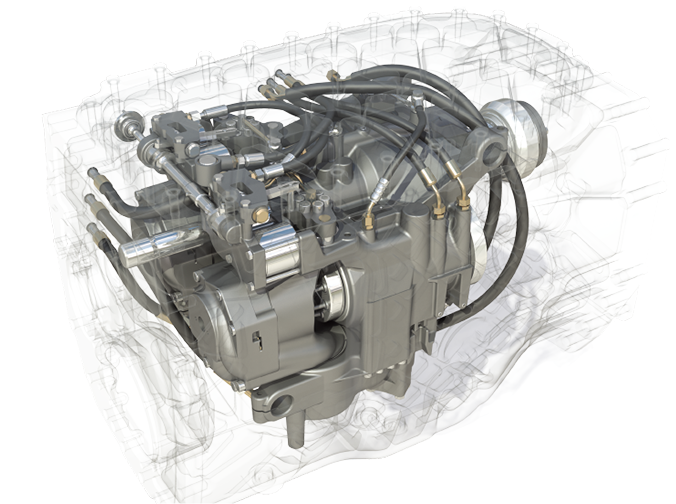

最適な作業速を実現するCVTミッション(V型)

CVTミッション(V型)

簡単な操作で、0~33km/hまで継ぎ目のない変速ができますので、様々な作業に最適な作業速が得られます。

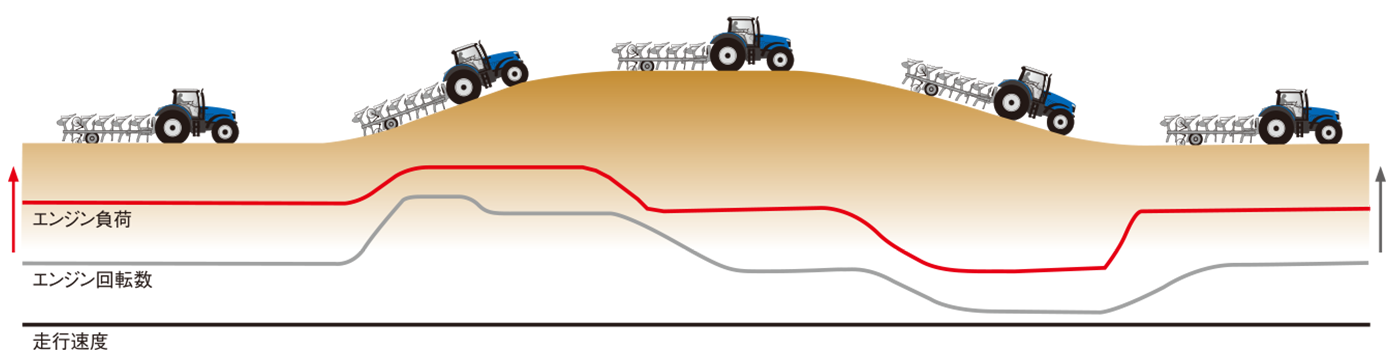

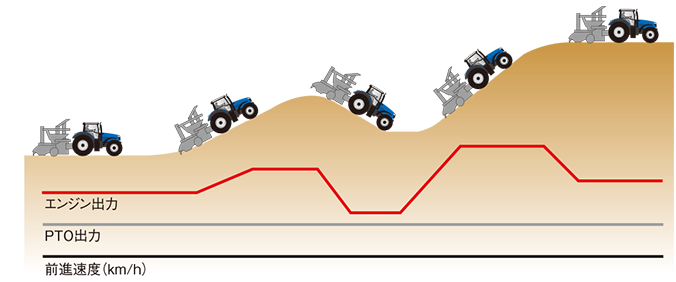

ダイナミックトラクタマネジメント(DTM)

作業条件によりエンジンにかかる負荷が変化する場合(赤線)、自動でエンジン回転数を調整し(灰線)、走行速度を維持する(黒線)とともに、燃料消費と騒音レベルを最小限に抑えます。

重負荷作業・低燃費作業の両方に対応!(D4・D型)

前・後進32段多段トランスミッション(D4型)

Dyna-4

前・後進16段をレバー1本、ノークラッチで変速でき、スーパークリープ速を合わせて前・後進32段の変速が可能です。

前・後進48段多段トランスミッション(D型)

Dyna-6

前・後進24段がレバー1本の操作でクラッチを踏むことなく変速できます。スーパークリープ速を標準装備していますので、計48段のきめ細やかな変速を可能とし、様々な作業に対応します。また、ブレーキペダルを踏むと自動でニュートラルに切り替わりますので安心です。

エンジンパワーマネージメント(D4・D型・V型)

けん引(走行)負荷、PTO負荷、油圧負荷に応じ、追加で必要とする馬力(最大25馬力)に合わせてエンジンへの燃料供給量を調整します。
エンジンパワーマネジメントはPTO駆動時または、油圧作業時には走行速度0.1km/h以上で発動します。
けん引作業または路上走行時には走行速度が、8km以上(Dyna-4)、6km以上(Dyna-6)、15km/h以上(CVT)で発動します。

効率作業をより快適に

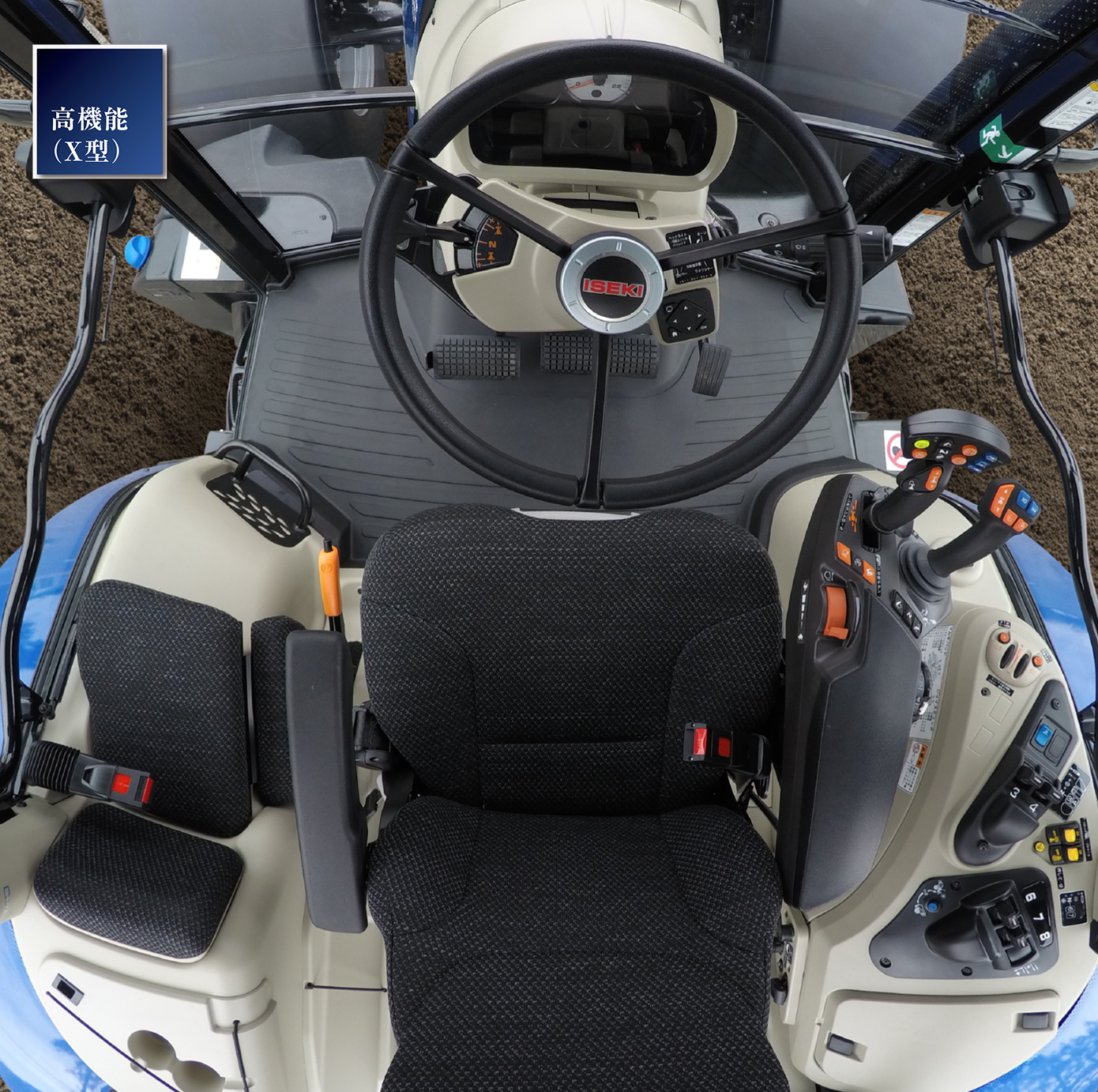

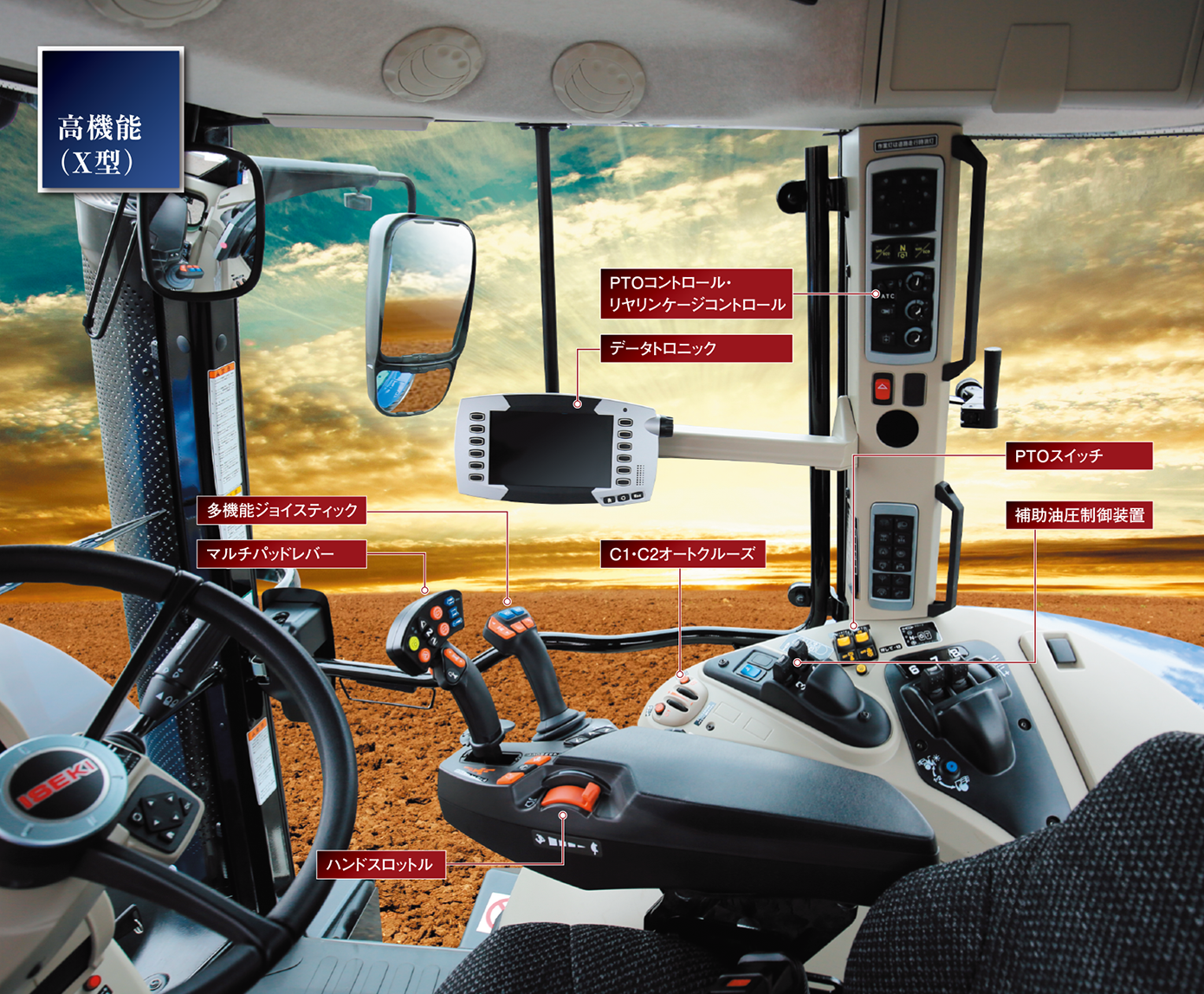

高機能(X型) より高精度な操作性を追求。

マルチパッドレバー・ジョイスティックなどを装備し、操作の無駄を省くことで、さらに高精度かつ高能率な作業を実現します。

※写真はT7726VX99SP2GRX

  1. ❶マルチパッドレバー
  2. ❷多機能ジョイスティック
  3. ❸C1・C2オートクルーズ
  4. ❹高速レンジ/低速レンジスイッチ
    ISOスイッチ、エンジン最大回転数スイッチ
  5. ❺ハンドスロットル
  6. ❻リヤリンケージスイッチ
  7. ❼高さ/深さ調整サムホイール
  8. ❽データトロニック
  9. ❾補助油圧制御装置
  10. ❿PTOスイッチ
  11. ⓫PTOコントロール・リヤリンケージコントロール

実用性(VF・DF型) スム―ズで確かな実用性。

多機能ジョイスティックなど実用的な操作をアームレストにレイアウト。スムーズかつ効率的な作業を実現します。

※写真はT7715VF78AP1

  1. ❶Tハンドルレバー
  2. ❷多機能ジョイスティック
  3. ❸C1・C2オートクルーズ
  4. ❹C1スイッチ、
    エンジン回転数スイッチ、
    枕地制御スイッチ
  5. ❺リヤリンケージスイッチ
  6. ❻ハンドスロットル
  7. ❼高さ/深さ調整
    サムホイール
  8. ❽補助油圧制御装置
  9. ❾PTOスイッチ

シンプル(DS・D4S型) シンプルな操作を求める。

操作スイッチ類をシンプルにレイアウト。確かな操作性と高いコストパフォーマンスを実現します。

※写真はT7714D4S60P4

  1. ❶Tハンドルレバー
  2. ❷ハンドスロットル
  3. ❸リヤリンケージスイッチ
  4. ❹高さ/深さ調整サムホイール
  5. ❺調整ダイヤル
  6. ❻補助油圧制御装置
  7. ❼PTOスイッチ
  8. ❽クリープ

装備詳細

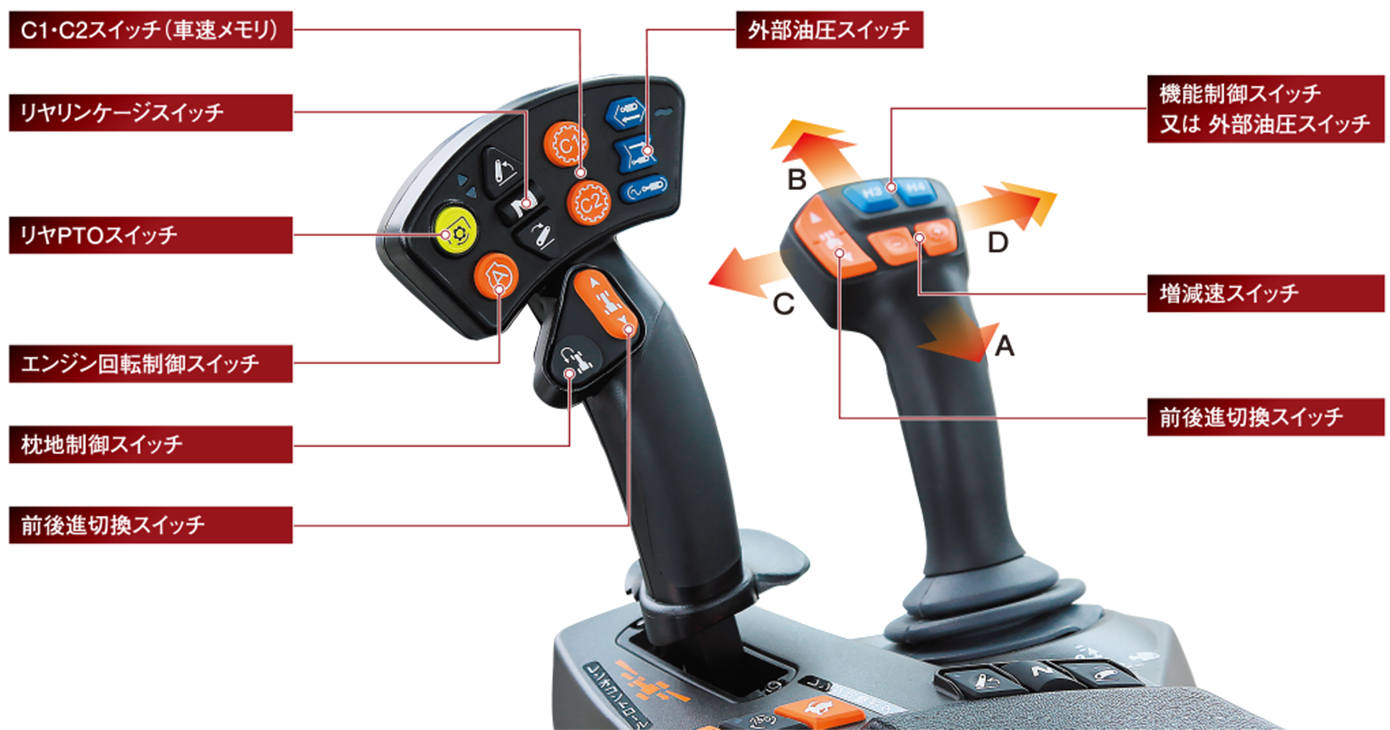

マルチパッドレバー(X型)

1本のレバーで多彩な機能をコントロール可能。使いやすく、快適かつ効率的な操作が行えます。

  • ❶増速・減速
  • ❷前後進の切換スイッチ
  • ❸枕地制御スイッチ
  • ❹リアPTOスイッチ
  • ❺エンジン回転制御スイッチ
  • ❻リアリンケージスイッチ
  • ❼C1・C2スイッチ(車速メモリー)
  • ❽外部油圧スイッチ

多機能ジョイスティック標準装備 (X・F型)

2系統の外部油圧操作以外にも増速・減速や前後進切換の操作ができますので、より効率的な作業が行えます。

  • ❶2系統ジョイスティック
  • ❷増速・減速スイッチ
  • ❸前後進の切換スイッチ
  • ❹H3・H4スイッチ
  • ❺走行中立スイッチ

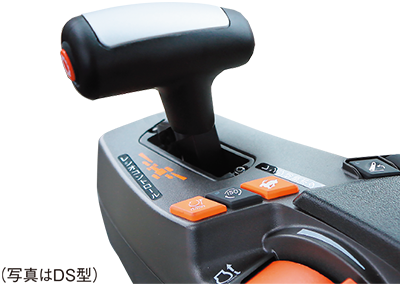

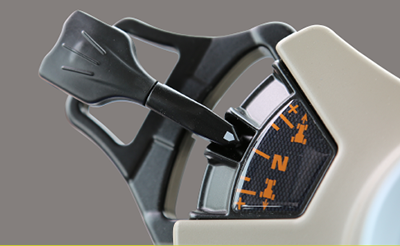

Tハンドルレバー (F・S型)


Tハンドルレバー操作で
増速・減速が可能。

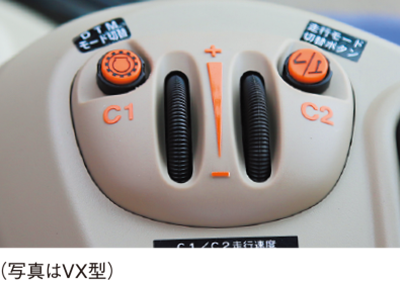

C1・C2 オートクルーズ
(X・F型)

任意の走行速度をダイヤルで設定し、C1・C2スイッチを押すだけで、希望の速度まで自動で変速します。最適な速度を素早く再現しますので、作業をより効率的に行えます。

パワーシャトル

前後進の切換えはもちろん増速・減速も左手で操作できますので、外部油圧やインプルメント操作に右手を使え、便利です。





油圧トップリンク標準装備
(X・F型)

外部油圧操作によりトップリンクの長さを調整できますので、作業姿勢の微調整が簡単です。

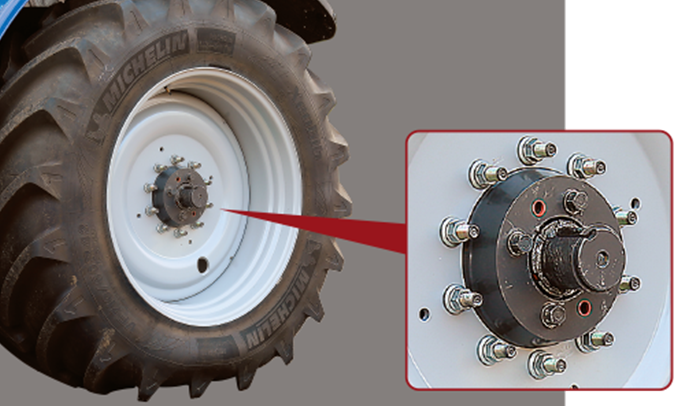

後輪スライディングハブ
(TY60S〜TY99S)

後輪の取り付け部にスライディングハブを採用しましたので、トレッド調整を簡単に行えます。

新型フロントアクスルサスペンション
(T7715〜T7718X型・T7719〜T7726は標準装備)

路面からの衝撃を吸収することで、快適性が向上。高速走行時でも直進性能・操舵性能が向上し、より安定した走行作業が行えます。
また、地面への追従性が高く、けん引作業にも効果を発揮します。

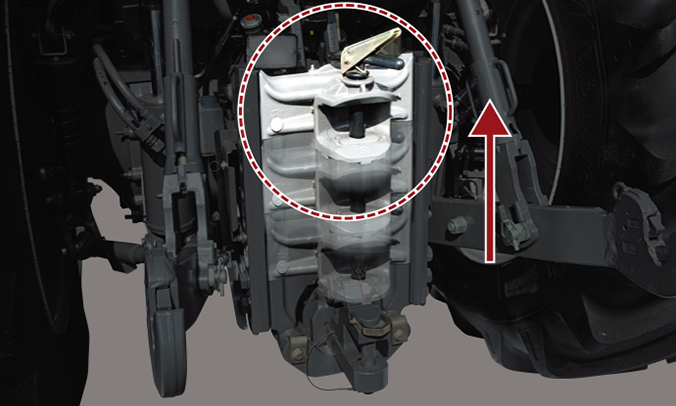

ハイヒッチ(V型)

従来のスイングドローバよりけん引点を高くできますので、ロールベーラ作業でのけん引幹によるウィンドローの引きずりがなく、また重量トレーラなどのけん引時に、安定した制動力を保ちますので安心です。(作業機側もハイヒッチ仕様であることが必要です)

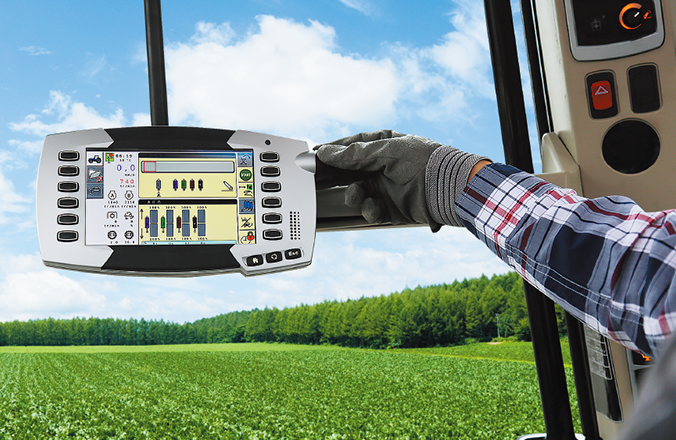

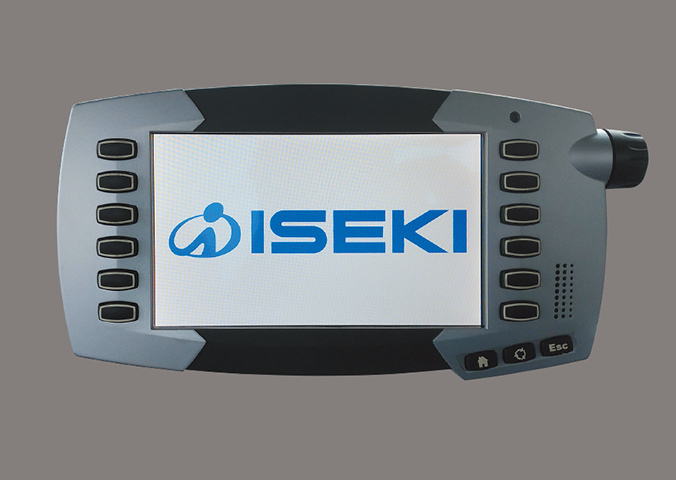

さらなる効率化を求めて データトロニック(X型は標準装備、F型のみOPT)

フルカラーの大型画面で本機の状態を一目で確認できます。また、本機の細かい制御調整や、作業操作のプログラミング(枕地制御など)ができますので、効率の良い作業が行えます。
さらに作業内容(作業面積や散布量など)を記録し、管理もできますので、大規模営農を強力にサポートします。またISOBUS対応ですのでISOBUS作業機の調節・設定も行えます。

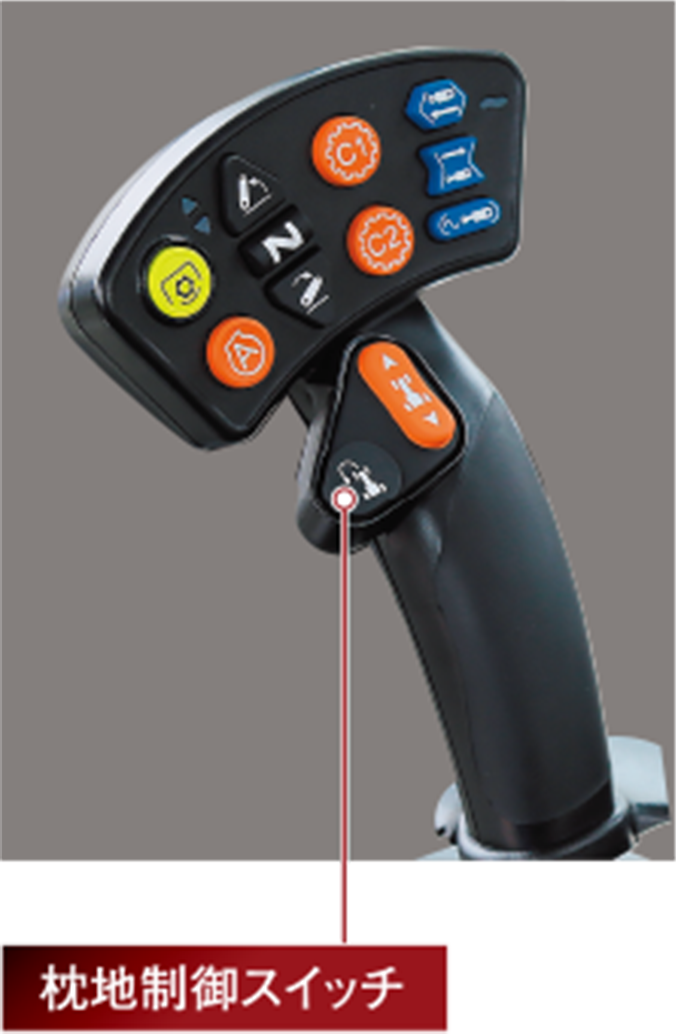

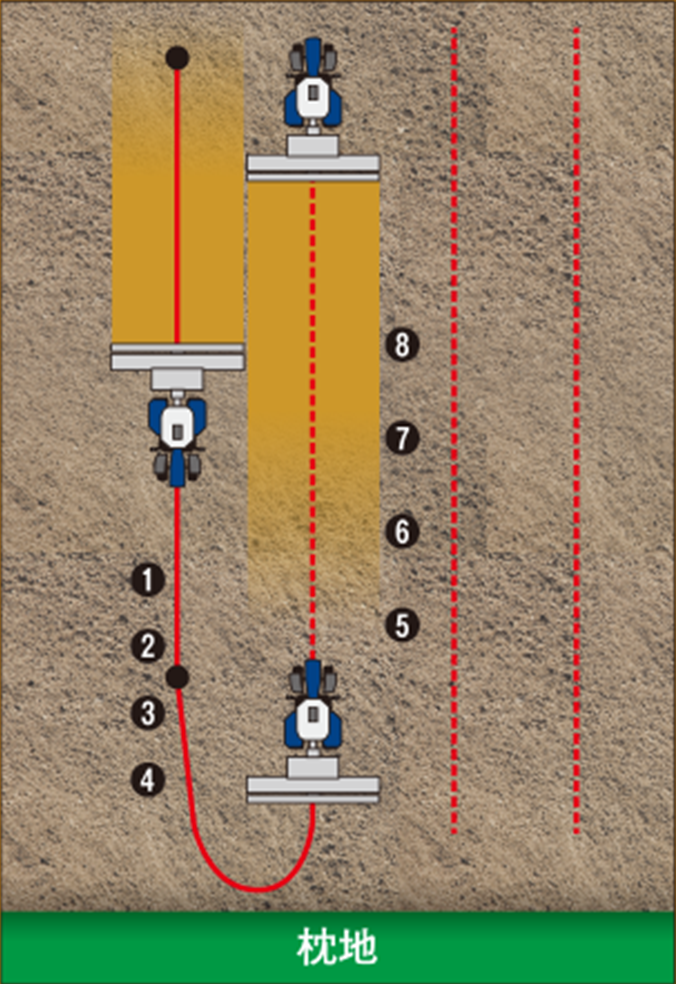

枕地制御

作物や作業体系によって異なる複雑な操作も、データトロニックによりプログラミングすることで、1つのスイッチ操作で実行でき、操作の効率化を図れます。

  1. 例えば、
  2. ❶4駆「切」
  3. ❷デフロック「切」
  4. ❸作業機「上げ」
  5. ❹「SV1」
  6. ❺作業機「下げ」
  7. ❻作業機昇降(急速降下)
  8. ❼デフロック「入」
  9. ❽44駆「入」

これらの操作をプログラミングすると、枕地制御スイッチを押す度に順番に実行されますので、より効率的かつ確実な操作が可能です。

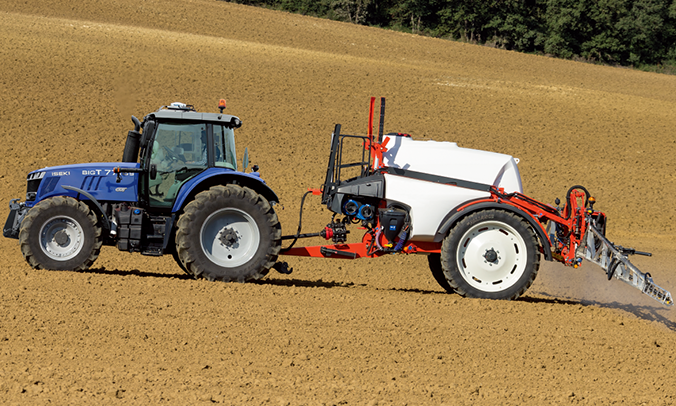

ISOBUS作業機

ISOBUSはメーカーを問わずトラクタと作業機を共通の規格(ISO)で通信します。これによりコントローラの省略や、トラクタの車速などの情報を直接作業機に送信できますので、さらなる低コスト化、大規模営農の高能率化に貢献します。

GPSガイダンスシステム オートガイド(OPT*

*X、F型(データトロニックの装着が必要)のみ

オートガイドとは

GPSガイダンスシステムを利用し、自動操舵を可能とした装備です。操作効率を高め、ムダな燃料消費を抑制します。耕うん作業や代かき作業、肥料散布作業など、運転に正確さが求められる作業に適しています。

オートガイドの特徴

・ データトロニック画面でのガイダンス表示
(追加OPTとして12インチディスプレーの設定)

・ ステアリングの自動操舵機能は専用オービットロールで制御しますので、ステアリングにモーターなどの外付けのユニット等は取り付ける必要がありません。

・ 自動操舵の入切が枕地制御スイッチで可能です。

・ スピードステアの装備
ステアリングの操作時、少ないステアリング回転で全舵することができます。
枕地での旋回操作などで素早い操舵速度となり、オペレータの負担を軽減します。

AGI-4受信機

トプコン社製の受信機を採用し、3Dジャイロ、角速度センサーを内蔵。ルーフにプラグインで装着可能で、工具レスで取り付け、取り外しができます。GPSとGLONASSなど複数の衛星に対応しており、デファレンシャルGPSに標準対応しています。アップグレードキットにより、OmniSTAR*補正シグナルなどの情報を受信可能です。

*通信業社との契約が必要となります。

データトロニックによるガイダンスパターン

■ラインパターン
 ・ A-Bライン ・ センターピボット
 ・ 同一曲線 ・ A+進行方向パターン

オートガイドレディ(GR)

トプコン社のGPSガイダンスシステムと、自動操舵システムを簡単に後付けできます。また、GPS-RTKにも対応しています。

長時間作業を可能にする New Big キャビン

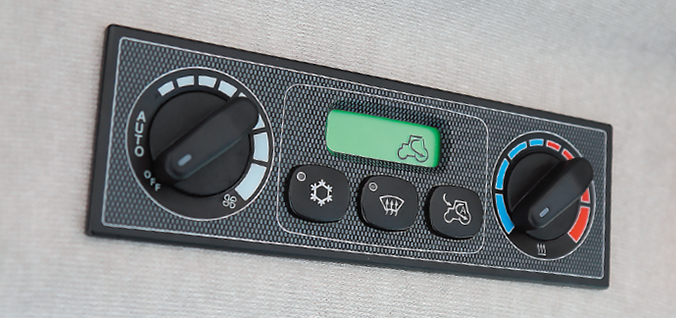

広々とした作業空間・視界性・70dBの静粛性で快適作業をサポートします。

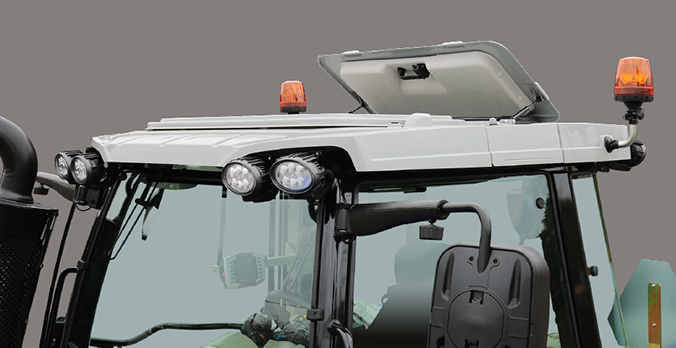

ルーフハッチ


ルーフハッチを標準装備していますので、作業時も簡単に換気を行え、エアコンのメンテナンスも容易です。



アクティブ式キャブサスペンション
(X型)

加速度センサ(シャーシ)と、ジャイロセンサ(キャビン)からの情報により、トラクタの挙動に合わせたサスペンション制御を自動で行います。また、3段階の硬さの選択も行えます。 (D4S・S・F型はメカ式キャブサスペンションを採用)

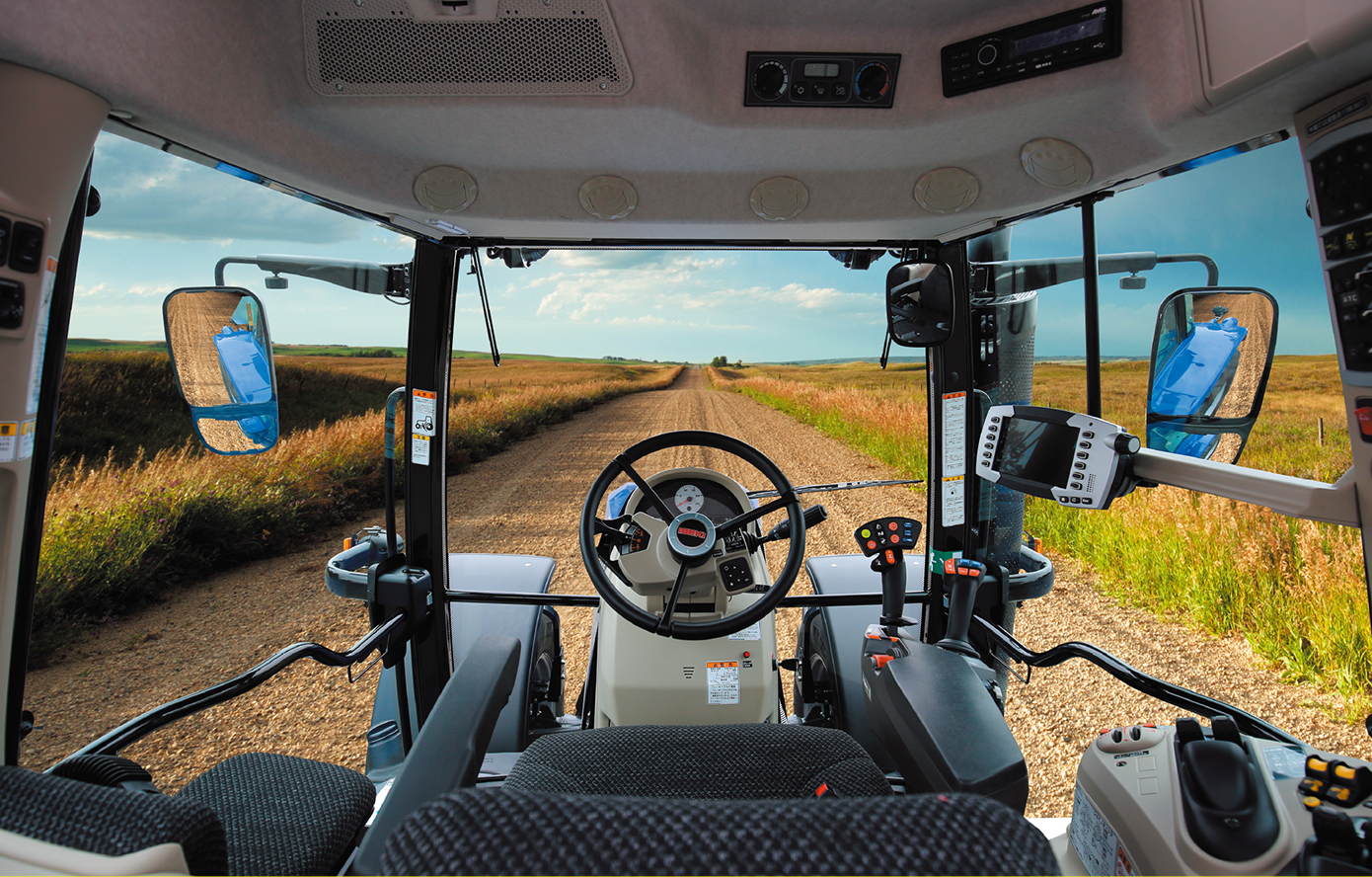

視界性


新形状のボンネットとハンドルポストを採用しました。また、フロントガラス・サイドガラスに曲面ガラスを採用しましたので、視界性が向上しています。

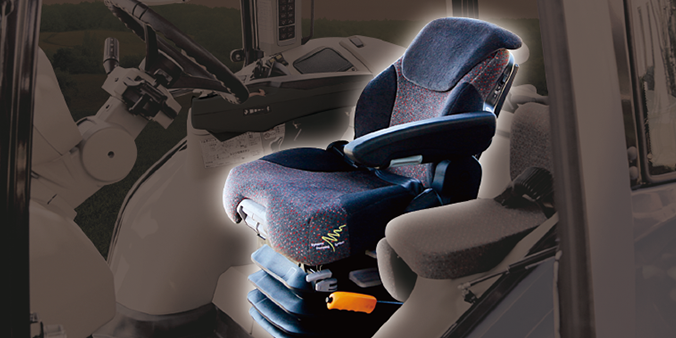

ヒータ付きスーパーデラックスエアサスペンションシート(X型)

体格や季節を問わず快適な乗り心地で長時間作業での疲労軽減に効果を発揮します。D4S・S・F型にはオートマチックエアサスペンションシートを装備しています。

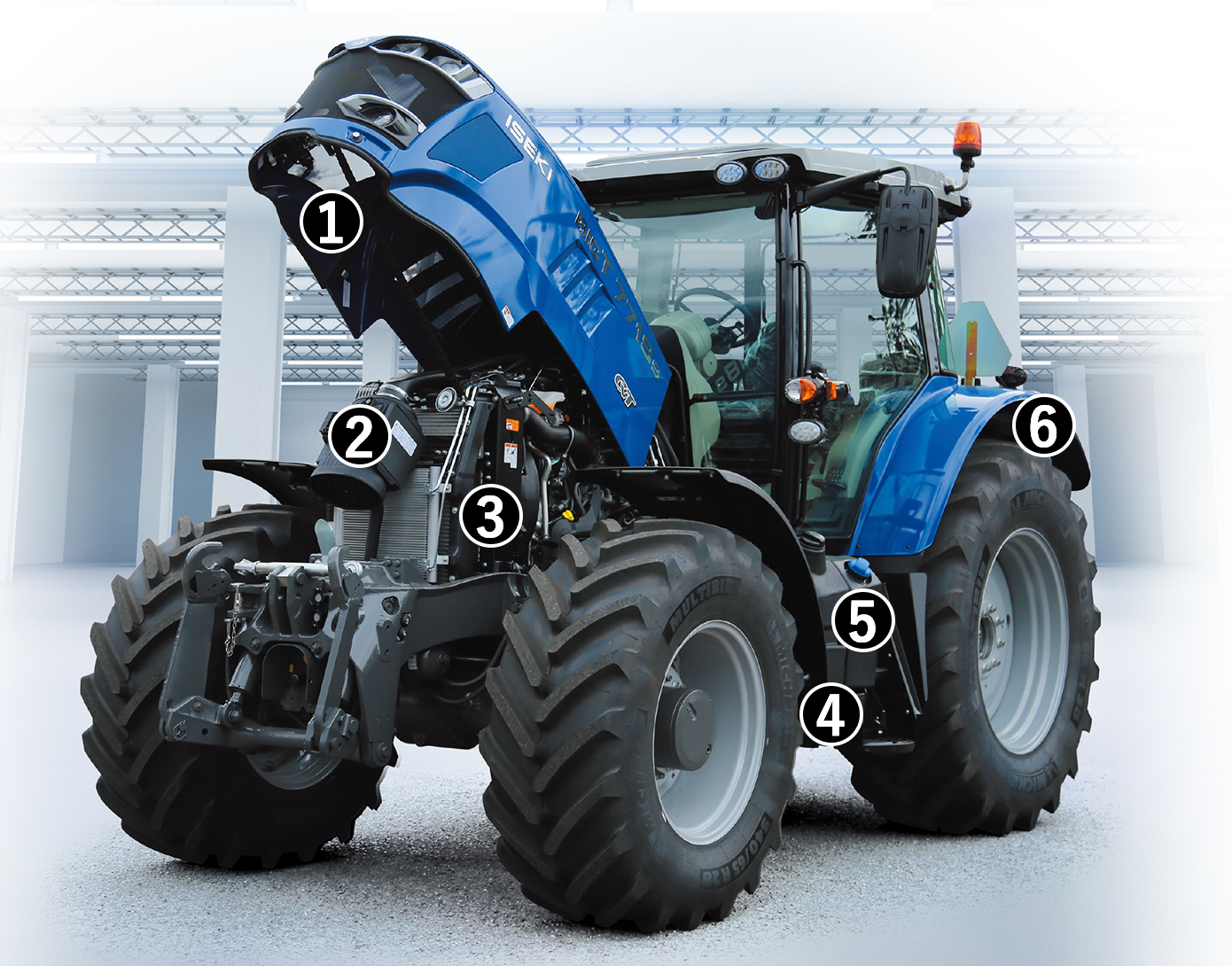

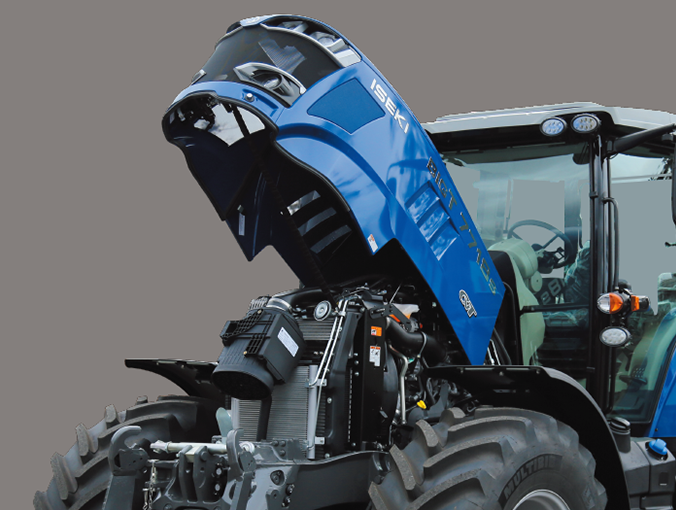

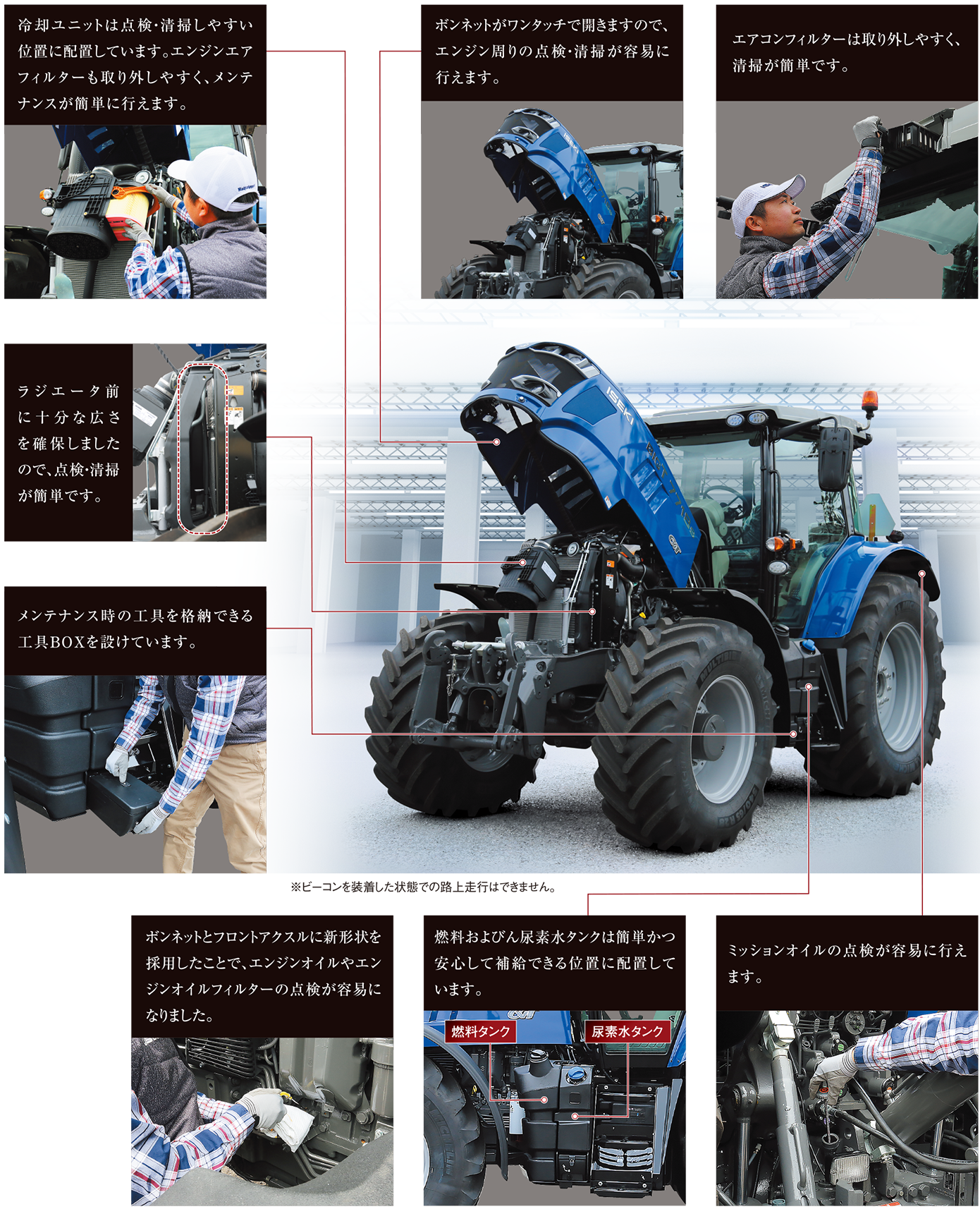

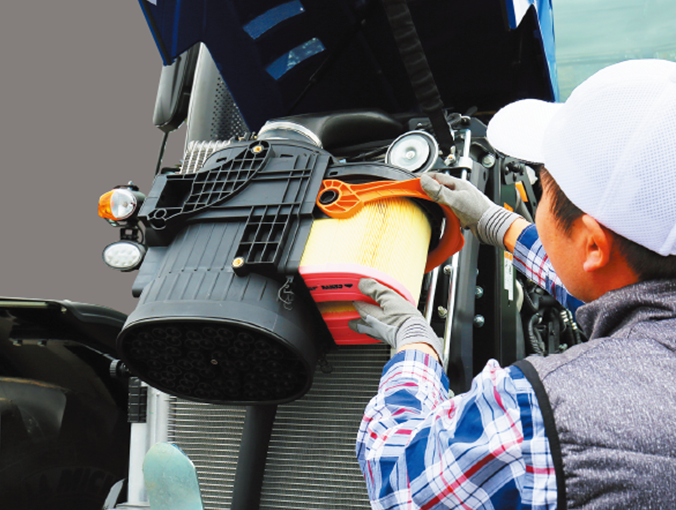

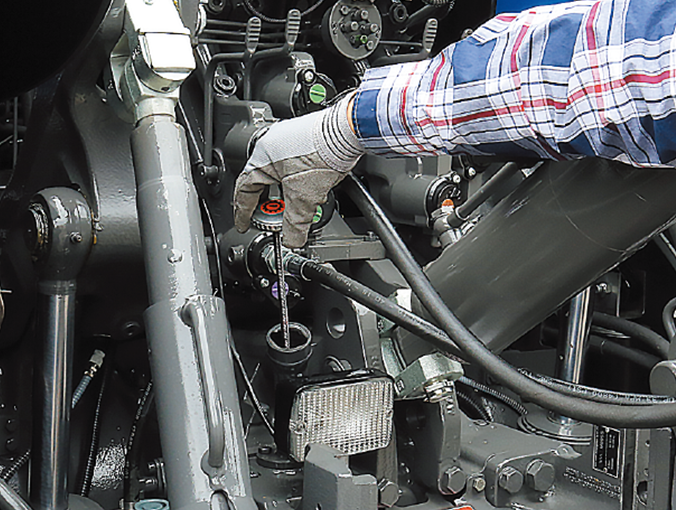

簡単なメンテナンスで最高のパフォーマンスを維持する。

安心から生まれる充実した農業ライフ

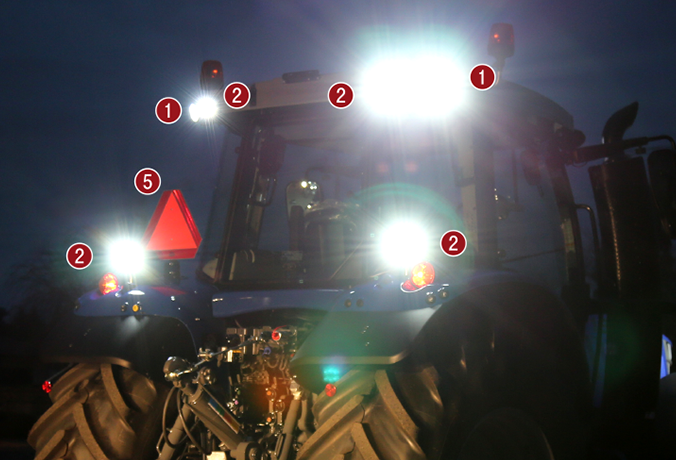

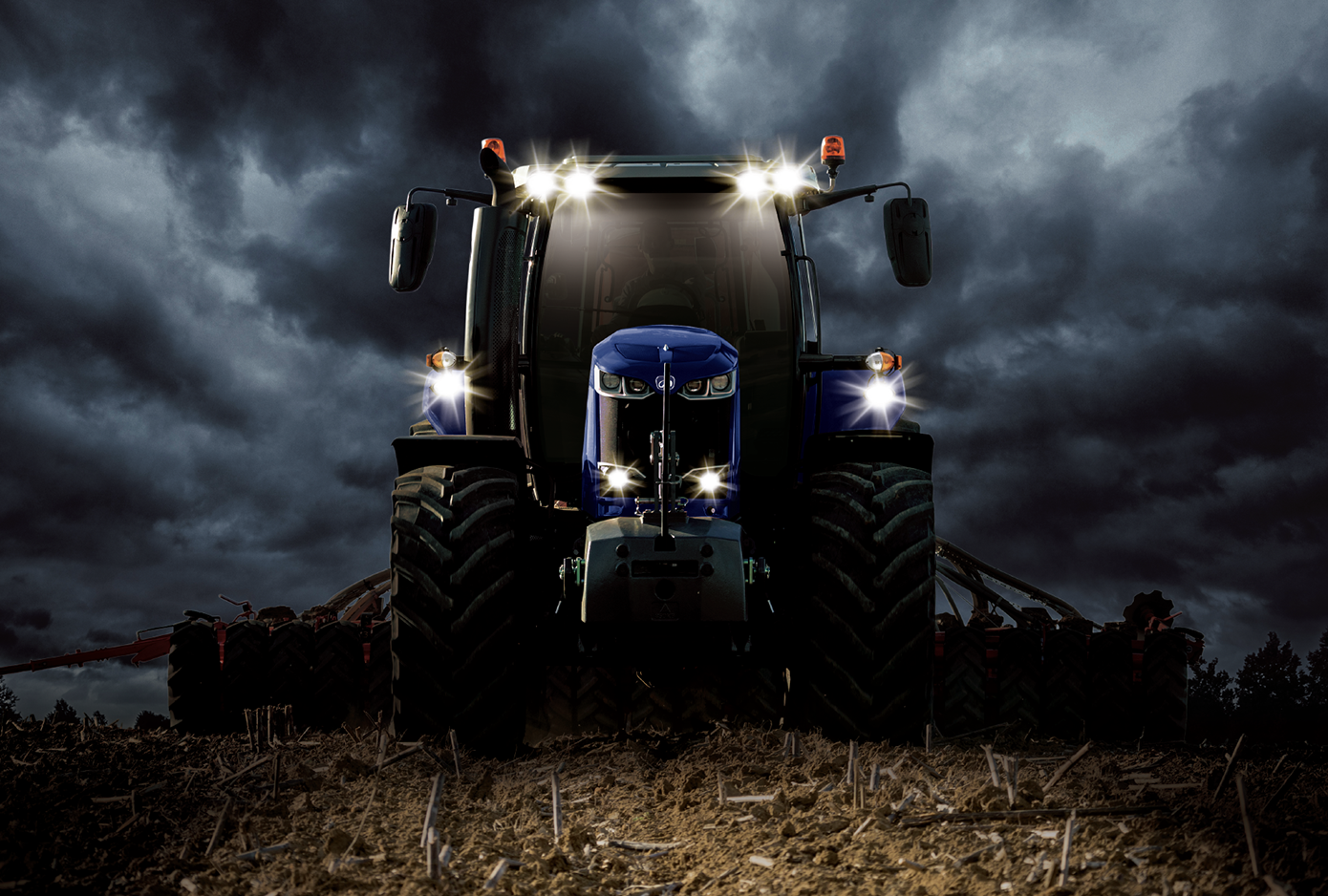

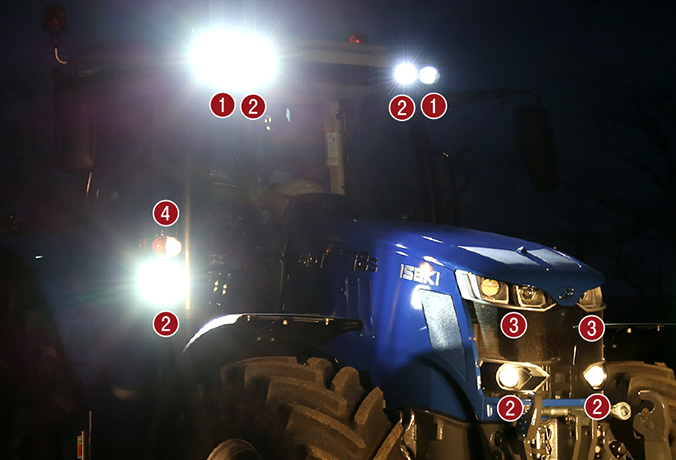

ライトディレー機能

キーオフ後に数十秒間ヘッドライトや作業灯を点灯させたままにすることができます。暗い圃場や納屋の中でも安心してトラクタから離れることができ、その後は自動で消灯します。

  1. ❶作業灯
    (X型のみキセノンライト)
  2. ❷作業灯
  3. ❸ヘッドライト
  4. ❹車幅灯 + ウインカ
  5. ❺低速車マーク

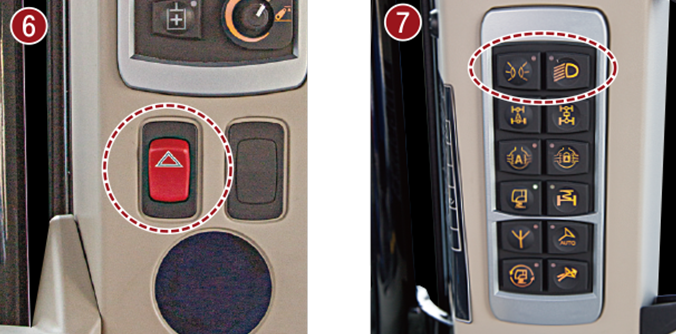

  6. ❻ハザードスイッチ
  7. ❼作業灯切換スイッチ

充実のオプション さらなる快適性・利便性の向上を

P0【データトロニック(ISOBUS対応)】

製品

(※F型のみOPT、X型は標準装備)

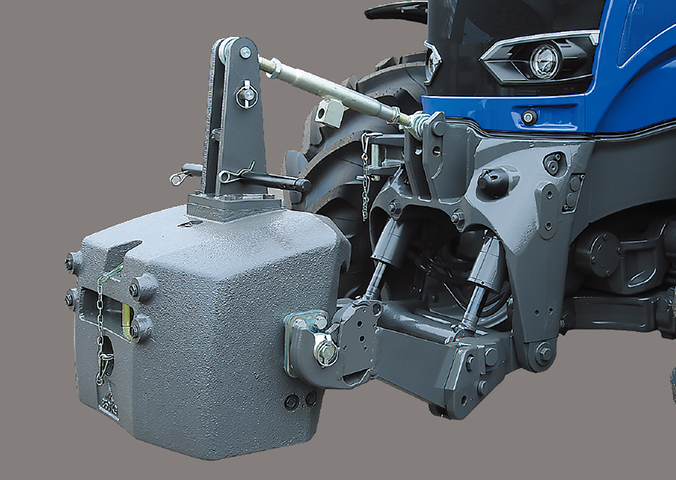

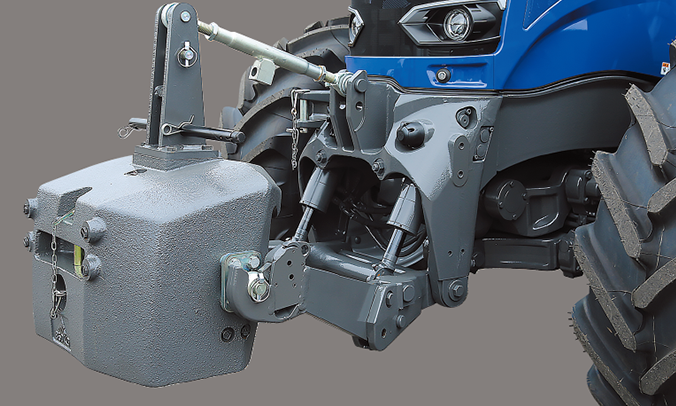

P1【フロント3P + 専用ウエイト】

製品
(写真はT7718P1)

■フロントリンケージ + ■専用ウエイト +
T7714〜T7718 : 850kg
T7719〜T7726 : 1,500kg

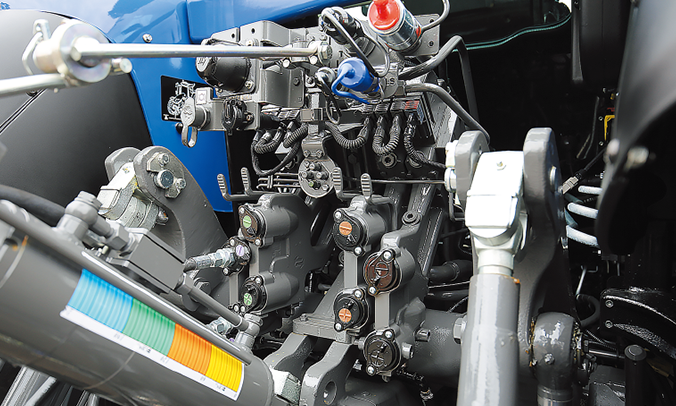

■専用バルブ ※
T7715〜T7718 : 2系統(3P用1+取出し用1)
T7719〜T7726 : 3系統(3P用1+取出し用2+戻り)

※S型はフロント・リヤの兼用バルブ

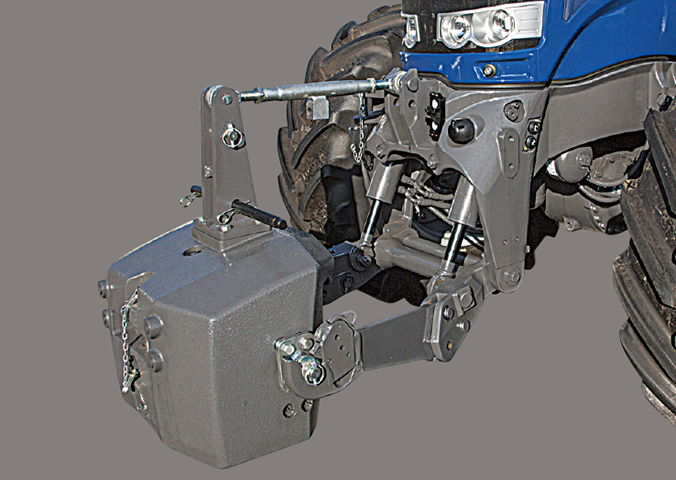

P2【P1+フロントPTO】

製品
(写真はT7719P3)

■フロントリンケージ + ■フロントPTO + ■専用ウエイト +
T7714〜T7718 : 850kg
T7719〜T7726 : 1,500kg

■専用バルブ ※
T7715〜T7718 : 2系統(3P用1+取出し用1)
T7719〜T7726 : 3系統(3P用1+取出し用2+戻り)

※S型はフロント・リヤの兼用バルブ

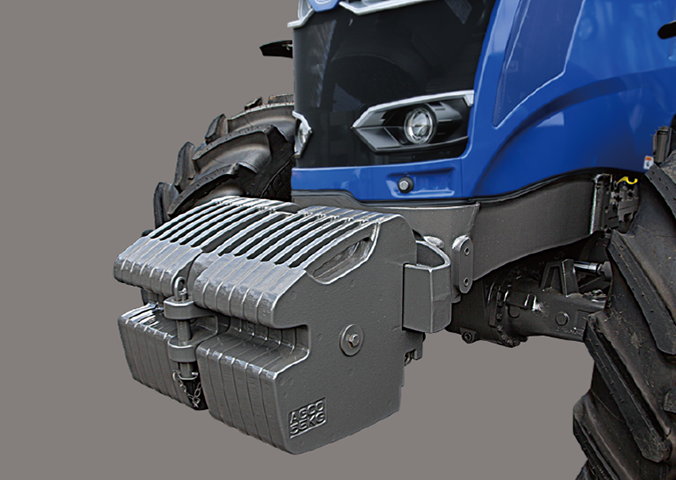

P4【フロントウエイト】

製品
(写真はT7714P4)

■フロントウエイト(バンパーウエイト)
T7714〜T7718 : 55kg×12枚
 (トーピン付ヒッチウエイト)+ベリーウエイト(X・F型のみ)
T7719〜T7726 : 55kg×12枚
 (トーピン付ヒッチウエイト)+ベリーウエイト
